Nośniki mogą być rejestrowane na stole za pomocą kołków rejestracyjnych, linijek stołu i innych oznaczeń wydrukowanych bezpośrednio na stole.
Linijki są drukowane na stole i zapewniają linijkę poziomą i pionową, która rozpoczyna się w punkcie początkowym wydruku 0,0 na stole. Linijki mogą również pomóc w zapewnieniu odległości przesunięcia, jeśli trzeba rozpocząć drukowanie od punktu początkowego. Więcej informacji można znaleźć na stronie Drukowanie linijek na stole.
Niestandardowe punkty odniesienia można zdefiniować w zakładce Ustawienia. Aby wydrukować zdefiniowane niestandardowe punkty odniesienia na tabeli, przejdź do sekcji Narzędzia - Wydruki specjalne i wybierz opcję: Wytyczne dotyczące punktu odniesienia.
System pinów rejestracyjnych pomaga operatorowi rejestrować nośniki na stole podciśnieniowym. Piny rejestracyjne mogą być połączone z przełącznikiem podciśnieniowym lub aktywowane ręcznie przez operatora, aby umożliwić szybką rejestrację nośnika na drukarce. Działanie pinu rejestracji można ustawić w interfejsie użytkownika w celu pracy w trybie ręcznym lub automatycznym. Poszczególne piny można również wyłączyć lub włączyć w menu.
Tryb ręczny
W trybie ręcznym można użyć podciśnieniowego przełącznika pedału nożnego dla odpowiedniej strefy, aby podnieść lub obniżyć dane piny. Wykonuje się to poprzez przytrzymanie przełącznika przez około 2 sekundy. W przypadku wielkoformatowego drukowania pojedynczych arkuszy na drukarce XT przytrzymanie przełącznika ciśnieniowego pedału nożnego w strefie A przez około 4 sekundy spowoduje podniesienie i obniżenie danych pinów w celu obsługi drukowania wielkoformatowego.
Tryb automatyczny
W trybie automatycznym piny rejestracji będą znajdować się w pozycji górnej w oczekiwaniu na załadowanie nośnika przez operatora. Po zarejestrowaniu nośnika przez operatora i uruchomieniu przełącznika stołu podciśnieniowego dla wybranej strefy, piny użyte do zarejestrowania nośnika dla tej strefy zostaną wycofane.
Po zakończeniu zadania drukowania i przesunięciu prowadnicy z ostatniej strefy drukowania, dane piny powrócą do położenia górnego, a stół podciśnieniowy zostanie wyłączony.
Aby wyeliminować możliwość kolizji między pinami i prowadnicą lub karetką, drukarka sprawdza dolną pozycję każdego z pinów , gdy istnieje możliwość kolizji.
Gdy drukarka jest włączona, ale nie jest gotowa do drukowania, wszystkie piny rejestracyjne będą znajdować się w pozycji dolnej.
WAŻNE
Nie wsuwaj ciężkich nośników do styków z nadmierną siłą.
Nośniki z ostrymi krawędziami mogą uszkodzić piny - należy postępować ostrożnie.
Zanieczyszczenia tuszem mogą powodować błędy pinów (patrz punkt Konserwacja pinów poniżej, aby uzyskać wskazówki dotyczące czyszczenia).

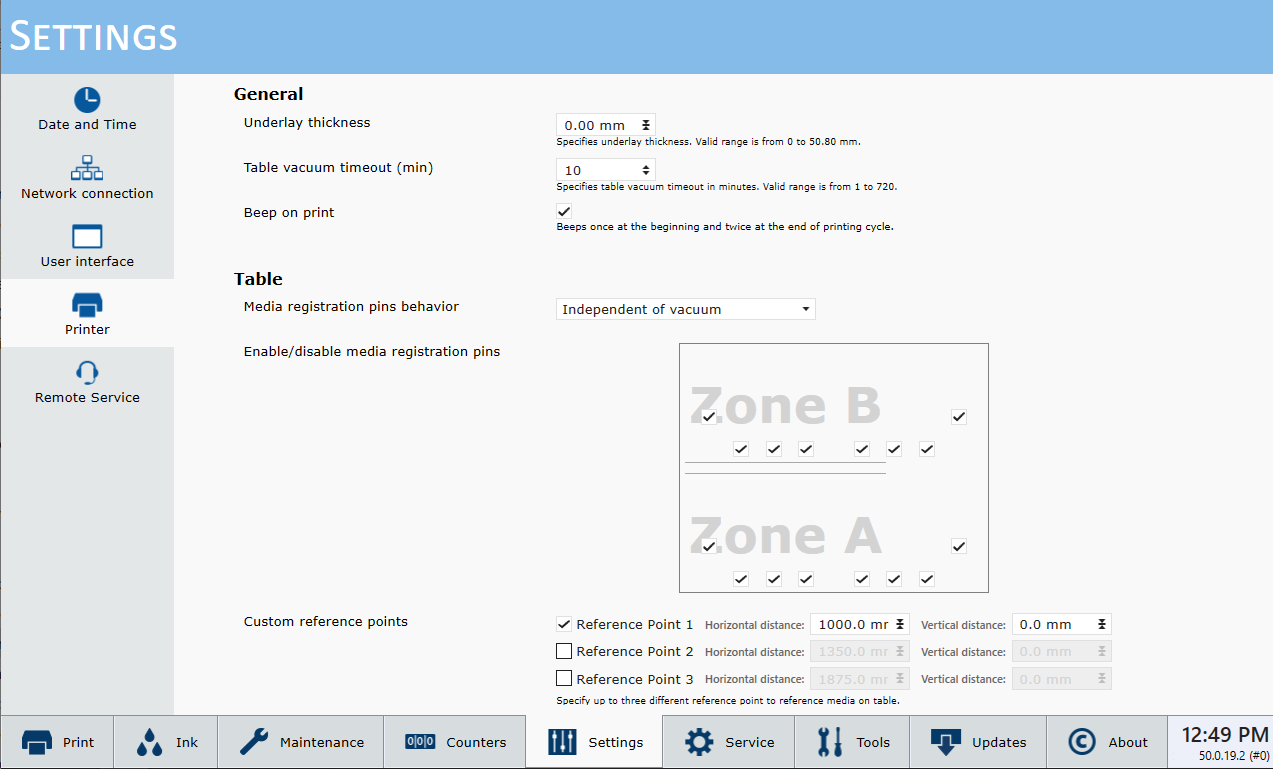

W zakładce Ustawienia można ustawić zachowanie pinów rejestracyjnych, a także określić, które z nich są aktywne.
Zachowania szpilek rejestracyjnych mediów dla GTF obejmują:
Wył.
Opcja niezależna od podciśnienia (ręczna)
Połączenie z podciśnieniem (automatyczne)

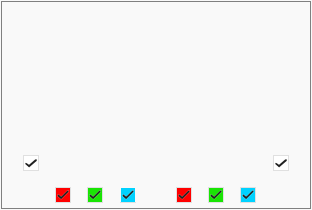

Należy ustalić, które piny są aktywne, zaznaczając je lub usuwając zaznaczenie w siatce.
Niekolorowe piny działają osobno, piny o tym samym kolorze są zgrupowane jako pary mogą być wyłączane i włączane tylko razem.
W zakładce Ustawienia można ustawić zachowanie pinów rejestracyjnych, a także określić, które z nich są aktywne.
Zachowania pinów rejestracji mediów dla XTF obejmują:
Wył.
Opcja niezależna od podciśnienia (ręczna)
Związany z podciśnieniem, tylko strefa A (obie grupy - pionowa i pozioma);
Związany z podciśnieniem, tylko strefa B (obie grupy - pionowa i pozioma);
Związany z podciśnieniem, tryb pełnego stołu (obie grupy w strefie A + pionowe w strefie B);
Związany z podciśnieniem, tryb strefy A i B - 2 w górę (obie grupy w Strefie A lub Strefie B).

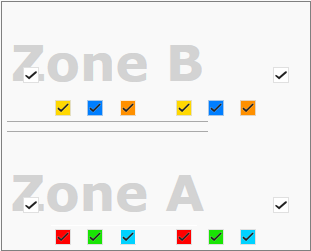

Należy ustalić, które piny są aktywne, zaznaczając je lub usuwając zaznaczenie w siatce.
Niekolorowe piny działają osobno, piny o tym samym kolorze są zgrupowane jako pary mogą być wyłączane i włączane tylko razem.

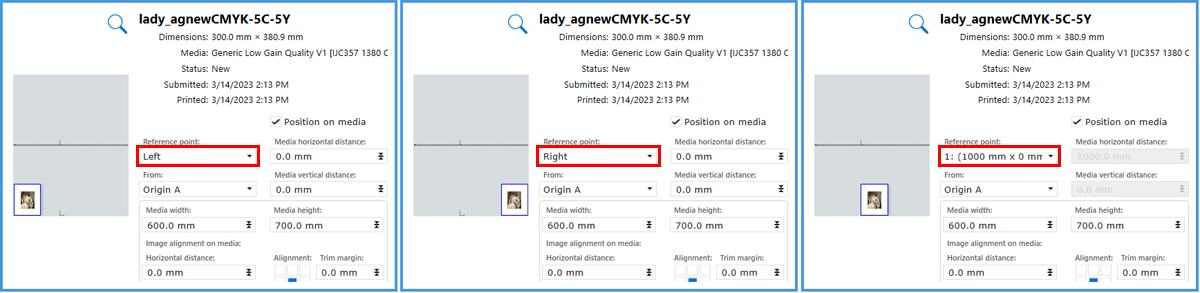

W tabeli znajdują się dwa punkty odniesienia na strefę, jeden po lewej i jeden po prawej stronie. W panelu Informacje o zadaniu możesz wybrać, który punkt odniesienia musi być użyty do określenia wartości przesunięcia.
Można również zdefiniować trzy Niestandardowe punkty odniesienia. Punkty można skonfigurować w zakładce [Ustawienia]. Punkty odnoszą się do lewego dolnego rogu obrazu lub nośnika. W przypadku tabeli XFT punkty są kopiowane do strefy B.
Aby wydrukować punkty odniesienia Custom na stole, przewidziano specjalny druk.

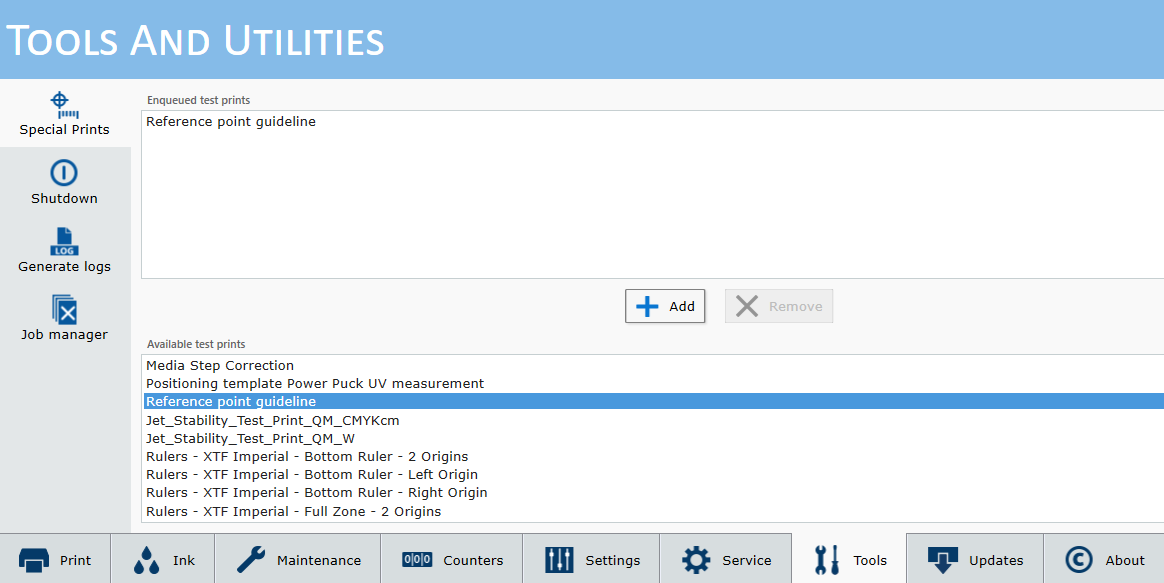

Przejdź do [Narzędzia] > [Druki specjalne] i wybierz druk: Wytyczna punktu odniesienia.
UWAGA
Gdy wybrany jest niestandardowy punkt odniesienia, nie można ręcznie zmienić odległości w poziomie i w pionie.
Trzy poziomy bezpieczeństwa:
Zanim rozpocznie się ruch prowadnicy, oprogramowanie drukarki wycofuje wszystkie piny rejestracyjne.
Każda z 4 grup pinów ma „strefę bezpieczeństwa”. Kiedy ruchoma prowadnica wejdzie w którąś z tych stref, wszystkie piny z odpowiedniej grupy wycofają się, aby zapewnić bezpieczny przesuw prowadnicy.
Jeśli zachowanie pinów jest ustawione na ręczne - użytkownik może aktywować piny za pomocą pedałów podciśnieniowych stołu. Jeśli jednak prowadnica znajduje się w strefie bezpieczeństwa dowolnej grupy pinów, grupa ta zignoruje prośbę o przedłużenie. To samo dotyczy pinów w jednym z automatycznych trybów operacyjnych.
Obsługa błędów
W przypadku, gdy którykolwiek z pinów utknął w pozycji GÓRA lub DÓŁ, ruch prowadnicy zostanie zatrzymany, drukowanie zostanie anulowane i wyświetlone zostanie okno „błąd pinu rejestracji”. Strefy bezpieczeństwa zapewniają wykrycie pinu, której nie został wycofany, a prowadnica zatrzyma się, zanim trafi w ten pin.
Wyskakujące okienko błędu informuje użytkownika o tym, że oprogramowanie wykryło niepożądane położenie pinu i wyświetli możliwe przyczyny błędu (ciśnienie powietrza, czujniki) i poprosi użytkownika o wzrokowe sprawdzenie, czy wszystkie piny są wycofane (DÓŁ). W tym oknie błędów znajdują się dwa przyciski - jeden umożliwia ponowne zainicjowanie pinów, a drugi przycisk pozwala całkowicie wyłączyć piny. Piny są automatycznie ponownie włączane przy następnym włączeniu drukarki, aby przejść przez zwykły proces inicjowania.
UWAGA
Jeśli inicjalizacja nie powiedzie się, proces obsługi błędów powtarza się. W takim przypadku należy zwrócić się o pomoc serwisową.
Okno błędu pinu rejestracjiPodczas drukowania z obcinaniem tusz osadza się na górnej powierzchni pinów i obudowach pinów. Akumulacja tuszu na tych powierzchniach nie powinna przekraczać górnej powierzchni papieru pokryciowego. W takim przypadku należy usunąć nagromadzony tusz za pomocą żyletki lub skrobaczki tylko na górnej powierzchni papieru pokryciowego (z pinami w pozycji dolnej). Możliwe jest również czyszczenie górnej powierzchni każdego pinu tymi samymi narzędziami w ich górnym położeniu.
WAŻNE
• Nie używaj żadnych roztworów czyszczących do czyszczenia pinów
• Nie należy podnosić papieru pokryciowego, aby wyczyścić piny
• Nie należy wydłubywać tuszu spod górnej powierzchni papieru pokryciowego, ponieważ może to uszkodzić powierzchnię pinu.
