Materiaali voidaan rekisteröidä pöydälle käyttämällä rekisteröintitappeja, pöydän viivoittimia ja muita merkintöjä, jotka on painettu suoraan pöydälle.
Viivoittimet tulostetaan pöydälle, ja ne muodostavat vaaka- ja pystysuorat viivoittimet, jotka ovat peräisin pöydän 0,0-tulostuksen alkupisteistä. Viivaimet voivat auttaa myös poikkeamaetäisyyksien määrityksessä, jos tulostus on aloitettava poissa alkupisteestä. Lisätietoja on osoitteessa Tulosta viivoittimet pöydälle.
Mukautetut vertailupisteet voidaan määrittää Asetukset-välilehdellä. Jos haluat tulostaa määritetyt mukautetut vertailupisteet taulukkoon, siirry Työkalut-osioon - Erikoistulosteet ja valitse: Viitepisteen suuntaviiva.
Rekisteröintinastajärjestelmä auttaa käyttäjää rekisteröimään materiaalin tyhjiöpöytään. Rekisteröintinastat voidaan linkittää tyhjiökytkimeen, tai käyttäjä voi aktivoida ne manuaalisesti, mikä mahdollistaa materiaalin nopean rekisteröinnin tulostimen alkupisteeseen. Rekisteröintinastojen käyttö voidaan asettaa käyttöliittymässä toimimaan joko manuaalisessa tai automaattisessa tilassa. Yksittäiset nastat voidaan myös asettaa Off tai On valikossa.
Manuaalitila
Manuaalisessa tilassa tyhjiöpöydän jalkapoljinkytkintä vastaavalle vyöhykkeelle voidaan käyttää haluttujen nastojen nostamiseen tai laskemiseen. Tämä tehdään pitämällä kytkintä painettuna noin 2 sekuntia. Suurikokoisten yksittäisten arkkien tulostuksessa XT-tulostimelle vyöhykkeen A tyhjiöjalkapoljinkytkimen painaminen noin 4 sekuntia nostaa ja laskee haluttuja nastoja ja tukee näin suuren koon tulostamista.
Automaattinen tila
Automaattisessa tilassa rekisteröintinastat ovat osoitteessa Ylös -asennossa odottamassa, että käyttäjä lataa materiaalin. Kun käyttäjä on rekisteröinyt materiaalin ja alustanut pöydän tyhjiökytkimen valitulle vyöhykkeelle, nastat, joita käytetään materiaalin rekisteröintiin tälle vyöhykkeelle, vetäytyvät.
Kun tulostustyö on suoritettu loppuun ja portti on siirtynyt pois viimeiseltä tulostusalueelta, asianomaiset nastat palaavat omille paikoilleen. Ylös -asentoonsa ja pöydän alipaineistus kytkeytyy pois päältä.
Tappien ja portin tai vaunun välisen törmäyksen mahdollisuuden eliminoimiseksi tulostin varmistaa, että Alas -tilan asentoa kunkin tapin kohdalla, kun mahdollisia häiriötilanteita voi esiintyä.
Kun tulostimeen on kytketty virta, mutta se ei ole valmis tulostamaan, kaikki rekisteröintinastat ovat asennossa Alas -asennossa.
TÄRKEÄÄ
Älä koskaan liu’uta raskasta materiaalia nastoihin liiallisella voimalla.
Materiaali, jossa on hiovat reunat, voi vahingoittaa nastoja - käsittele huolellisesti.
Mustekontaminaatio voi aiheuttaa nastojen virheitä (katso puhdistusvinkkejä nastojen kunnossapitoa käsittelevästä osasta alla).
Voit määrittää rekisteröintitappien käyttäytymisen ja myös sen, mitkä nastat ovat aktiivisia, Asetukset-välilehdellä.
GTF:n mediarekisteröintitappien käyttäytymiseen kuuluvat:
Pois
Tyhjiöstä erillinen (manuaalinen)
Tyhjiöön linkitetty (automaattinen)

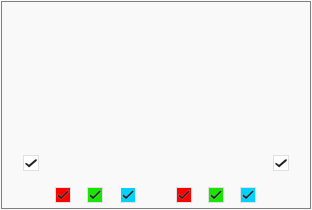

Määritä, mitkä nastat ovat aktiivisia, valitsemalla ne tai poistamalla niiden valinta ruudukosta.
Värittömät nastat toimivat erikseen, samanväriset nastat on ryhmitelty pareiksi, jotka voidaan kytkeä pois ja päälle vain yhdessä.
Voit määrittää rekisteröintitappien käyttäytymisen ja myös sen, mitkä nastat ovat aktiivisia, Asetukset-välilehdellä.
XTF:n mediarekisteröinnin nastojen käyttäytymiseen kuuluvat:
Pois
Tyhjiöstä erillinen (manuaalinen)
Tyhjiöön linkitetty, vain vyöhyke A (molemmat ryhmät - pysty ja vaaka);
Tyhjiöön linkitetty, vain vyöhyke B (molemmat ryhmät - pysty ja vaaka);
Tyhjiöön linkitetty, täyden pöydän tapa (molemmat ryhmät vyöhykkeellä A + pysty vyöhykkeellä B);
Tyhjiöön linkitetty, vyöhyke A ja B - 2-up-tapa (molemmat ryhmät joko vyöhykkeellä A tai vyöhykkeellä B).

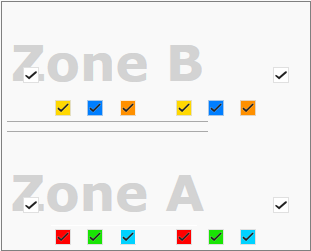

Määritä, mitkä nastat ovat aktiivisia, valitsemalla ne tai poistamalla niiden valinta ruudukosta.
Värittömät nastat toimivat erikseen, samanväriset nastat on ryhmitelty pareiksi, jotka voidaan kytkeä pois ja päälle vain yhdessä.

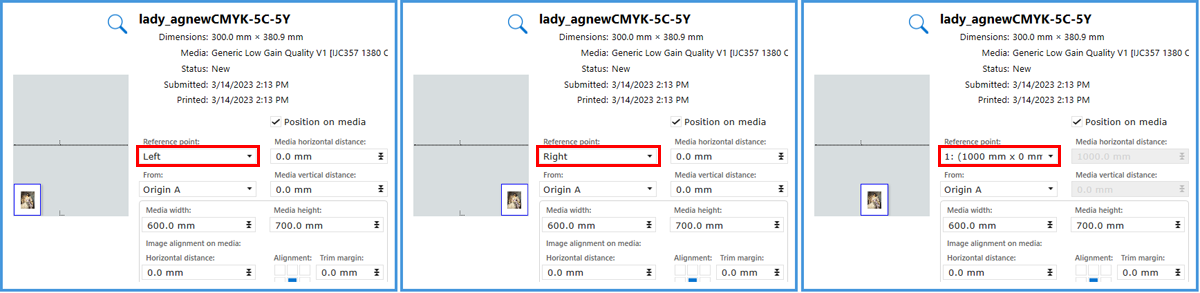

Taulukossa on kaksi vertailupistettä kutakin vyöhykettä kohti, toinen vasemmalla ja toinen oikealla. Työn tiedot -paneelissa voit valita, mitä vertailupistettä on käytettävä offset-arvojen määrittämiseen.
Voit myös määritellä kolme mukautettua viitepistettä. Pisteet voidaan määrittää [Asetukset]-välilehdellä. Pisteet viittaavat kuvan tai median vasempaan alakulmaan. XFT-taulukon tapauksessa pisteet kopioidaan alueelle B.
Mukautettujen vertailupisteiden tulostamiseksi taulukkoon on käytettävissä erityinen tulostin.

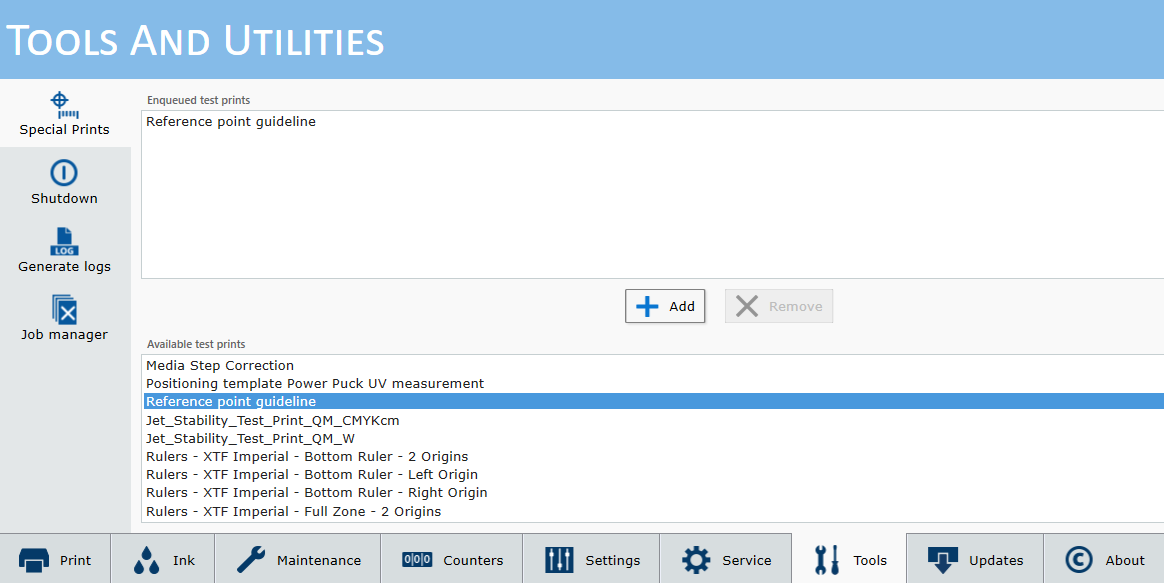

Siirry kohtaan [Työkalut] > [Erikoistulosteet] ja valitse tuloste: Viitepisteen suuntaviiva.
HUOMAUTUS
Kun mukautettu vertailupiste on valittu, vaaka- ja pystyetäisyyttä ei voi muuttaa manuaalisesti.
Kolme turvallisuustasoa:
Ennen kuin mikään portaalinosturin liike alkaa, tulostimen ohjelmisto vetää kaikki rekisteröintinastat alas.
Kullakin 4 nastan ryhmällä on ”turvavyöhyke”. Kun liikkuva portaalinosturi tulee mille tahansa näistä vyöhykkeistä, kyseisen ryhmän nastat vetäytyvät ja mahdollistavat näin portaalinosturin turvallisen kulun.
Jos nastan toiminta on asetettu manuaaliseksi – käyttäjä voi aktivoida nastat pöydän tyhjiöpolkimilla. Jos portaalinosturi on kuitenkin minkä tahansa nastaryhmän turvavyöhykkeellä, kyseinen ryhmä ohittaa laajentumispyynnön. Sama pätee, jos nastat ovat automaattisissa käyttötiloissa.
Virheiden käsittely
Jos mikään nastoista on juuttunut joko YLÖS- tai ALAS-asentoon, portaalinosturin liike pysähtyy, tulostus peruutetaan ja esiin tulee ”rekisteröintinastan virhe” -ruutu. Turvavyöhykkeet varmistavat sellaisen nasta tunnistuksen, joka ei onnistu vetäytymisessä, ja portaalinosturi pysähtyy, ennen kuin se osuu tähän nastaan.
Virheen ponnahdusikkuna ilmoittaa käyttäjälle, että ohjelmisto on tunnistanut ei-halutun nastan asennon, ja se esittää mahdolliset syyt virheelle (ilmanpaine, anturit) ja pyytää käyttäjää tarkastamaan silmämääräisesti, ovatko kaikki nastat vetäytyneessä (ALAS) asennossa. Tässä virheikkunassa on kaksi painiketta - toinen antaa käyttäjän alustaa nastat uudelleen ja toisella painikkeella käyttäjä voi poistaa täysin nastojen käytön. Nastat otetaan käyttöön automaattisesti uudelleen, kun tulostin kytketään päälle uudelleen seuraavan kerran, jolloin ne käyvät läpi tavallisen alustusprosessin.
HUOMAUTUS
Jos alustus epäonnistuu, sama virheenkäsittelyprosessi toistuu. Tässä tapauksessa on pyydettävä huoltokäyntiä.
Rekisteröintinastan virheikkunaTulostettaessa työtä, jossa käytetään vuodatusta, muste kerääntyy nastojen päälipinnalle ja nastakoteloihin. Musteen kerääntyminen näille pinnoille ei saa nousta peiton yläpinnan yli. Kun näin tapahtuu, poista kerääntynyt muste käyttämällä partakoneen terää tai kaavinta vain peiton yläpintaan (nastojen ollessa ala-asennossa). Kunkin nastan yläpinnan puhdistaminen on mahdollista myös samoilla työkaluilla kuin yläasennossa.
TÄRKEÄÄ
• Älä käytä mitään puhdistusliuoksia nastojen puhdistukseen
• Älä nosta peittoja nastojen puhdistusta varten
• Älä kerää mustetta peiton yläpinnan alapuolelta, koska tämä voi vahingoittaa nastan pintaa.
