Materjalide registreerimiseks laual saab kasutada registreerimisnööre, laudade joonlaudu ja muid otse lauale trükitud märgiseid.
Joonlauad on trükitud lauale ja annavad horisontaalse ja vertikaalse joonlaua, mis lähtuvad tabeli 0,0 printimise alguspunktidest. Joonlauad võivad aidata ka nihete suurusi saada, kui hakkate printima lähtepunktist kaugemalt. Lisateavet vt Prindi joonlauad lauale.
Kohandatud võrdluspunkte saab määrata vahekaardil Seaded. Määratletud kohandatud võrdluspunktide trükkimiseks tabelisse minge jaotisse Tööriistad - Spetsiaalsed väljatrükid ja valige: Võrdluspunkti suunis.
Registreerimistihvtide süsteem aitab operaatoril kandjat vaakumlauale registreerida. Registreerimistihvtid võib ühendada vaakumlülitiga või operaatori poolt käsitsi aktiveerida, et võimaldada kandja kiiret registreerimist printeri alusele. Registreerimistihvtide töö võib kasutajaliideselt seada kas käsitsi- või automaatrežiimi. Üksikuid viike saab määrata ka Off või On menüüs.
Manuaalne režiim
Käsitsirežiimis võib vaakumi jalgpedaallülitit kasutada vastava tsooni soovitud registreerimistihvtide üles tõstmiseks või alla laskmiseks. Selle tegemiseks tuleb lülitit hoida allavajutatuna umbes 2 sekundi vältel. Suureformaadilise üksiku lehe printimisel XT-printeril tõstab ja tõmbab tagasi tsooni A vaakumi jalgpedaallüliti vajutamine umbes 4 sekundi jooksul nõutavad registreerimistihvtid suureformaadilise printimise jaoks.
Automaatne režiim
Automatiseeritud režiimis on registreerimisnõelad on üles asendis ja ootab operaatorit, kes laadiks meediat. Kui operaator on kandja registreerinud ja laua vaakumi valitud tsooni jaoks sisse lülitanud, tõmmatakse registreerimistihvtid, mida kasutati kandja registreerimiseks selle tsooni jaoks, tagasi.
Pärast seda, kui printimistöö on lõpetatud ja portaal on viimasest printimistsoonist eemaldunud, pöörduvad asjaomased tihvtid tagasi oma kohale. Üles asendisse ja laua vaakum lülitatakse välja.
Selleks, et välistada kokkupõrke võimalus tihvtide ja portaali või vankri vahel, kontrollib printer, kas Lahti iga tihvti oleku positsiooni, kui võivad esineda võimalikud häiritustingimused.
Kui printer on sisse lülitatud, kuid ei ole trükkimiseks valmis, on kõik registreerimisnõelad seisnud Alas asendis.
IMPORTANT
Ärge libistage rasket kandjat ülemäärase jõuga vastu registreerimistihvte.
Abrasiivsete servadega kandja võib kahjustada registreerimistihvte – käsitsege kandjat ettevaatlikult.
Tindiga saastumine võib põhjustada registreerimistihvtide töös tõrkeid (vt puhastamisjuhiseid allpool olevast jaotisest Registreerimistihvtide hooldus).
Registreerimispinide käitumist saate määrata ja samuti määrata, millised pins on aktiivsed, vahekaardil Settings (Seaded).
GTF-i meedia registreerimisnuppude käitumine hõlmab järgmist:
Väljas
Vaakumist sõltumatu (käsitsirežiim)
Vaakumiga ühendatud (automaatrežiim)
Määrake, millised registreerimistihvtid on aktiivsed, märkides need võrgul ära või tühistades märkimise.
Mittevärvilised viigud töötavad eraldi, sama värvi viike on grupeeritud paaridena, mida saab ainult koos välja- ja sisse lülitada.

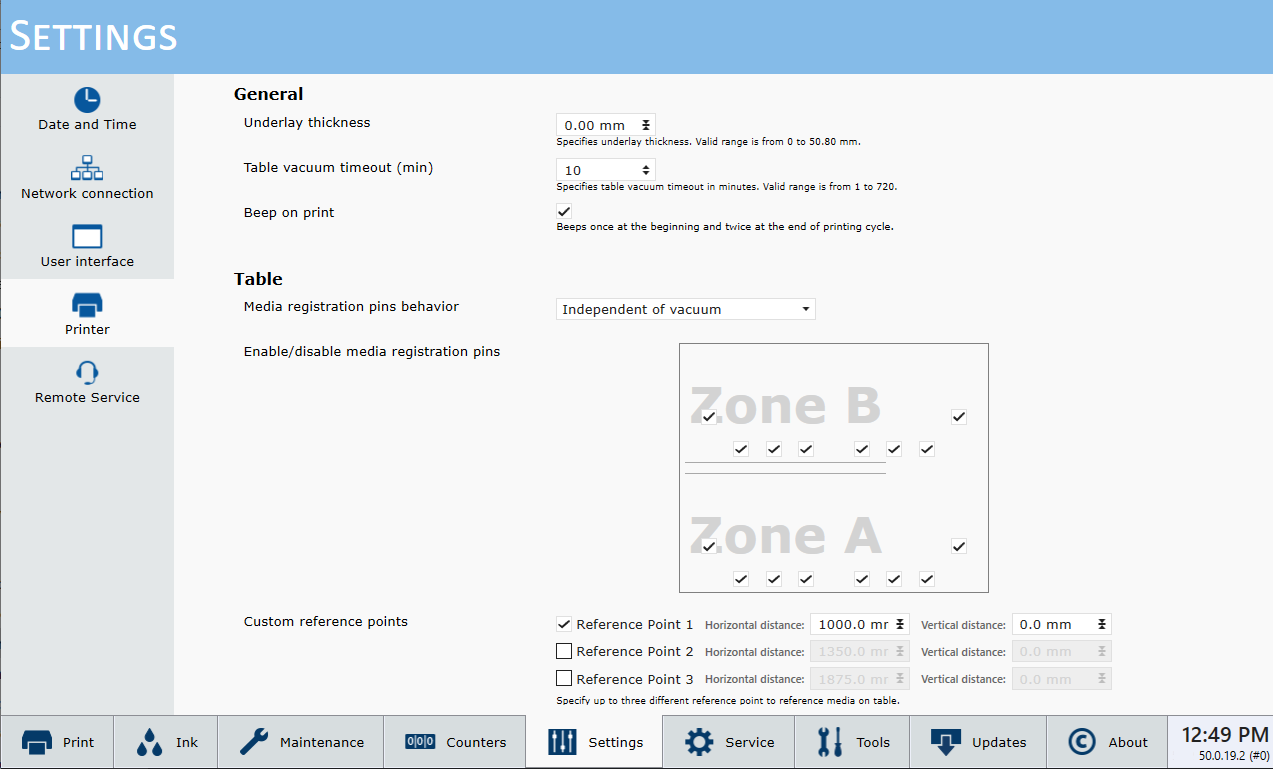

Registreerimispinide käitumist saate määrata ja samuti määrata, millised pins on aktiivsed, vahekaardil Settings (Seaded).
XTF-i meedia registreerimisnõela käitumine hõlmab järgmist:
Väljas
Vaakumist sõltumatu (käsitsirežiim)
Vaakumiga ühendatud, ainult tsoon A (mõlemad rühmad – vertikaalsed ja horisontaalsed)
Vaakumiga ühendatud, ainult tsoon B (mõlemad rühmad – vertikaalsed ja horisontaalsed)
Vaakumiga ühendatud, täislaua režiim (mõlemad rühmad tsoonis A + vertikaalne tsoonis B)
Vaakumiga ühendatud, tsoon A ja B – 2 „üleval“-režiimi (mõlemad rühmad kas tsoonis A või tsoonis B)
Määrake, millised registreerimistihvtid on aktiivsed, märkides need võrgul ära või tühistades märkimise.
Mittevärvilised viigud töötavad eraldi, sama värvi viike on grupeeritud paaridena, mida saab ainult koos välja- ja sisse lülitada.
Tabelis on iga tsooni kohta kaks võrdluspunkti, üks vasakul ja üks paremal. Tööinfo paneelil saate valida, millist võrdluspunkti tuleb kasutada nihke väärtuste määramiseks.
Saate määrata ka kolm kohandatud võrdluspunkti. Punkte saab konfigureerida vahekaardil [Seaded]. Punktid viitavad pildi või meedia vasakule alumisele nurgale. XFT tabeli puhul kopeeritakse punktid tsooni B.
Kohandatud võrdluspunktide trükkimiseks tabelisse on ette nähtud spetsiaalne väljatrükk.
Valige [Tööriistad] > [Eriprindid] ja valige print: Võrdluspunkti suunis.
NOTE
Kui on valitud kohandatud võrdluspunkt, ei saa horisontaalset ja vertikaalset kaugust käsitsi muuta.
Kolm ohutuse taset:
Enne portaali ükskõik millise liikumise algust tõmbab printeri tarkvara kõik registreerimistihvtid tagasi
Igal 4 tihvtirühmal on oma „ohutustsoon“. Kui liikuv portaal siseneb ükskõik millisesse neist tsoonidest, tõmmatakse kõik vastava rühma registreerimistihvtid sisse, et tagada portaali ohutu liikumine.
Kui registreerimistihvtide toimimine on seatud käsitsirežiimi, on kasutajal lubatud tihvte vaakumpedaalide abil aktiveerida. Kuid juhul, kui portaal on ükskõik millise tihvtirühma ohutustsoonis sees, ignoreerib see rühm tõusmise käsku. See kehtib ka siis, kui registreerimistihvtid on automaatses töörežiimis.
Veakäitlus
Juhul, kui mõni registreerimistihvt jääb ÜLES- või ALLA-asendisse kinni, seiskub portaali liikumine, printimine tühistatakse ja kuvale ilmub hüpikaken „Registreerimistihvti tõrge“. Ohutustsoonid tagavad tagasitõmbumata registreerimistihvti tuvastamise ja portaal peatub enne kokkupõrget tihvtiga.
Hüpikaken teavitab kasutajat, et tarkvara tuvastas registreerimistihvti vale asendi, ja näitab võimalikke tõrke põhjusi (õhurõhk, andurid) ja palub kasutajal visuaalselt kontrollida, kas kõik registreerimistihvtid on tagasi tõmmatud asendis (ALL). Selles tõrkeaknas on kaks nuppu: üks võimaldab kasutajal registreerimistihvtid uuesti algväärtustada ja teine tihvtid täielikult keelata. Registreerimistihvtid lubatakse automaatselt uuesti järgmisel printeri toite sisselülitamisel ja nad läbivad hariliku algväärtustamisprotsessi.
NOTE
Algväärtustamisprotsessi nurjumisel kordub sama tõrkekäsitsus. Sellisel juhul peate pöörduma hooldusesindusse.
Registreerimistihvtide tõrkeakenÄäristeta prinditööde korral kogunevad tindijäägid registreerimistihvtide välispinnale ja tihvtide kaitsekestadesse. Tindi kogunemine neile pindadele ei tohi kasvada üle katte pealispinna. Kui see peaks juhtuma, eemaldage kogunenud tindijäägid žiletitera või kaabitsa abil ainult katte pealispinnalt (registreerimistihvtid peavad olema sissetõmmatud asendis). Samade vahenditega on võimalik puhastada ka registreerimistihvtide ülemisi pindu, kui need on ülemises asendis.
IMPORTANT
• Ärge kasutage registreerimistihvtide puhastamiseks puhastuslahuseid.
• Ärge tõstke registreerimistihvtide puhastamiseks katteid üles.
• Ärge püüdke tinti altpoolt katte pealispinda välja urgitseda, kuna see võib kahjustada registreerimistihvti pinda.
