Выполнение процедуры проверки шкалы серого G7

С помощью PRISMAsync Print Server можно проверить, соответствует ли отпечаток целевой шкале серого G7.

Проверка шкалы серого G7 применяется ко всем носителям семейства носителей. Проверку шкалы серого G7 достаточно выполнить для одного носителя из семейства носителей. Это носитель, который также используется для калибровки семейства носителей. Следите за тем, чтобы этот носитель использовался каждый раз при выполнении проверки шкалы серого G7.

Инструменты

Спектрофотометр i1Pro3 (также поддерживается i1Pro2)

Подготовка

  1. Выполните калибровку принтера.

    ВАЖНО

    Перед продолжением этой процедуры всегда следует выполнять калибровку принтера.

  2. Выполните калибровку семейства носителей для носителя, который необходимо проверить.

    ВАЖНО

    Перед продолжением этой процедуры всегда следует выполнять калибровку семейства носителей.

Процедура

  1. Подключите i1Pro3 спектрофотометр к разъему USB панели управления.

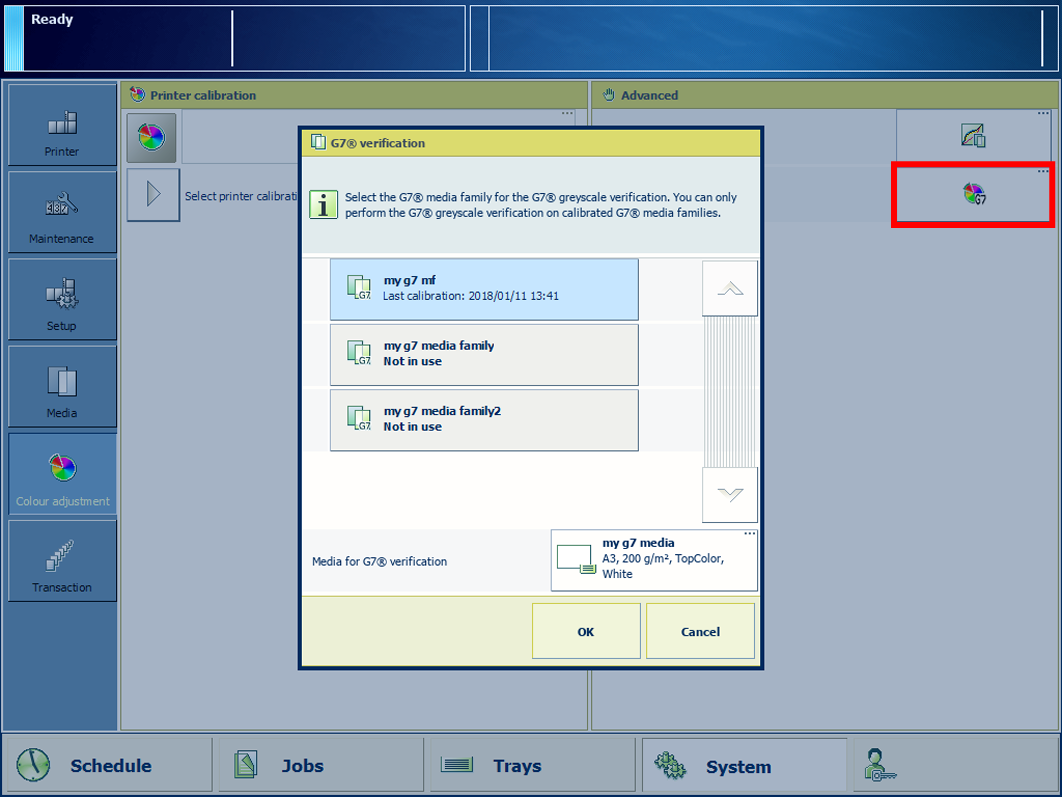

  2. Нажмите [Система]  → [Управление цветом]  → [Проверка шкалы серого G7®] .

  3. Выберите семейство носителей G7 для проверки.

  4. При необходимости выберите носитель для проверки.

    Система отображает носитель для проверки, выбранный по умолчанию.

  5. Загрузите носитель для проверки.

  6. Нажмите [ОК].

  7. Следуйте инструкциям на панели управления.

Результат

После проверки шкалы серого G7 в окне обратной связи отображаются результаты выполненной процедуры.

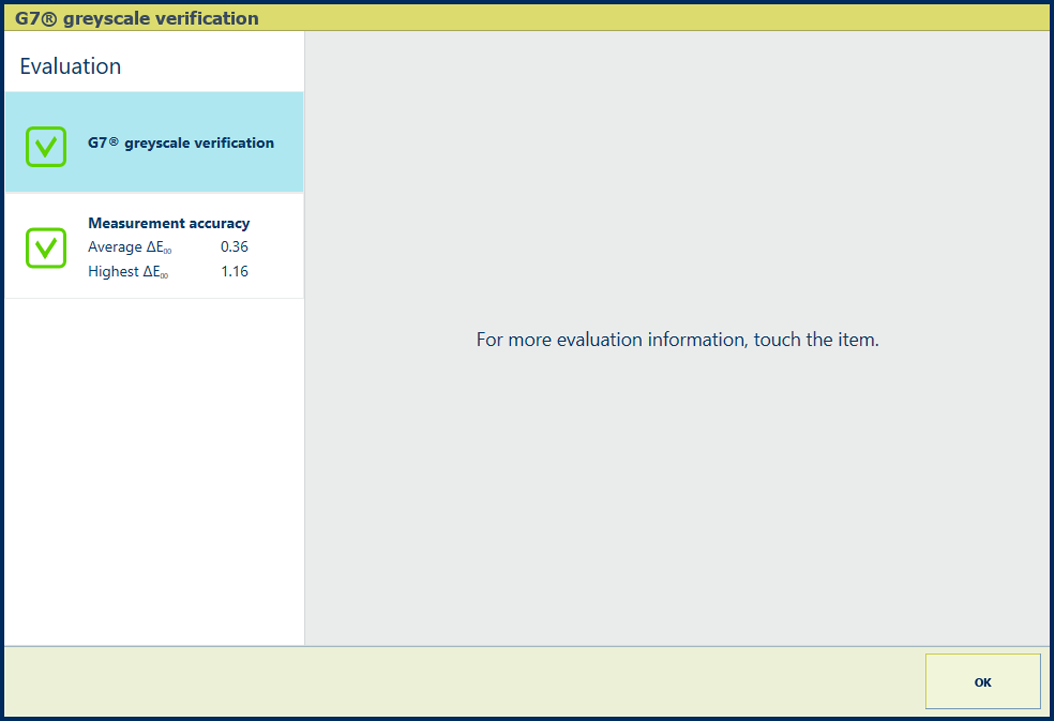

Окно обратной связи процедуры проверки G7

При отображении двух значков зеленых галочек нажмите кнопку [ОК], чтобы продолжить.

При отображении красного креста воспользуйтесь следующей таблицей для оценки результата перед нажатием [ОК] для продолжения.

Описание

Информация в блоке [Проверка шкалы серого G7®] позволяет оценить точность цветов, достигнутую для текущего состояния принтера, используемого носителя и соответствующего выходного профиля.

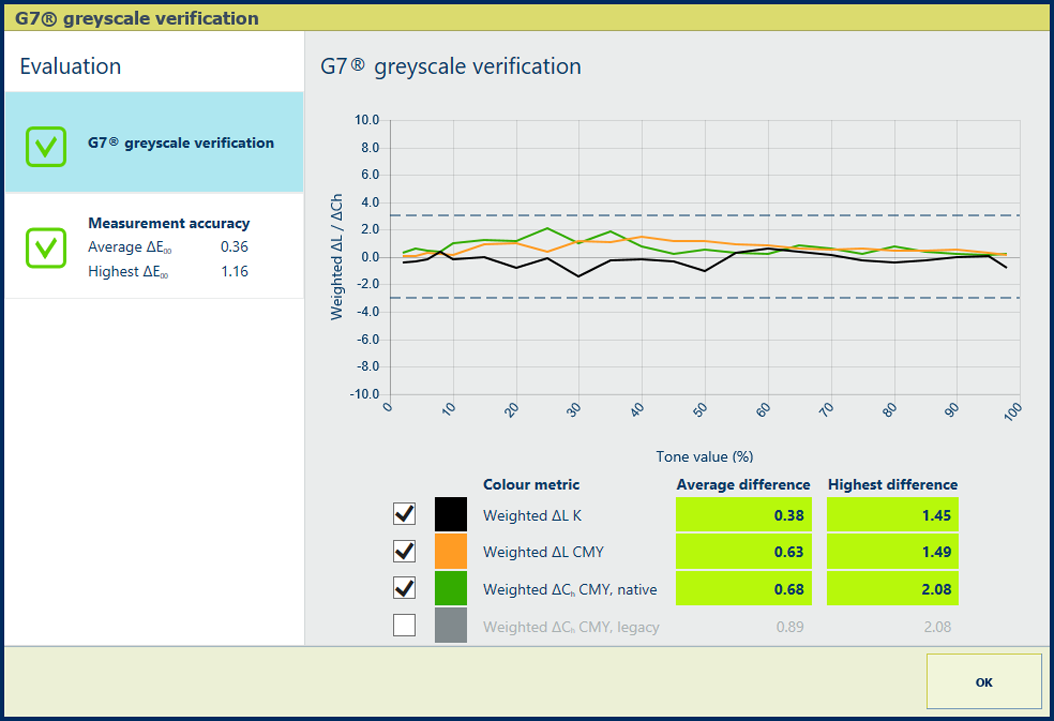

График показывает для каждого цветового канала, насколько измеренные значения близки к целевым значениям G7. Допуски изображаются пунктирными линиями.

Оценка

  • Если среднее значение ΔL или ΔCh меньше заданного порогового значения, качество цвета — высокое.

  • Если среднее значение ΔL или ΔCh больше заданного порогового значения, внимательно изучите отпечаток. Возможно, имеются проблемы с измерением, носителем или состоянием принтера.

Описание

Значения ΔE информационного блока [Точность измерения] показывают точность, с которой печатаются и измеряются пятна.

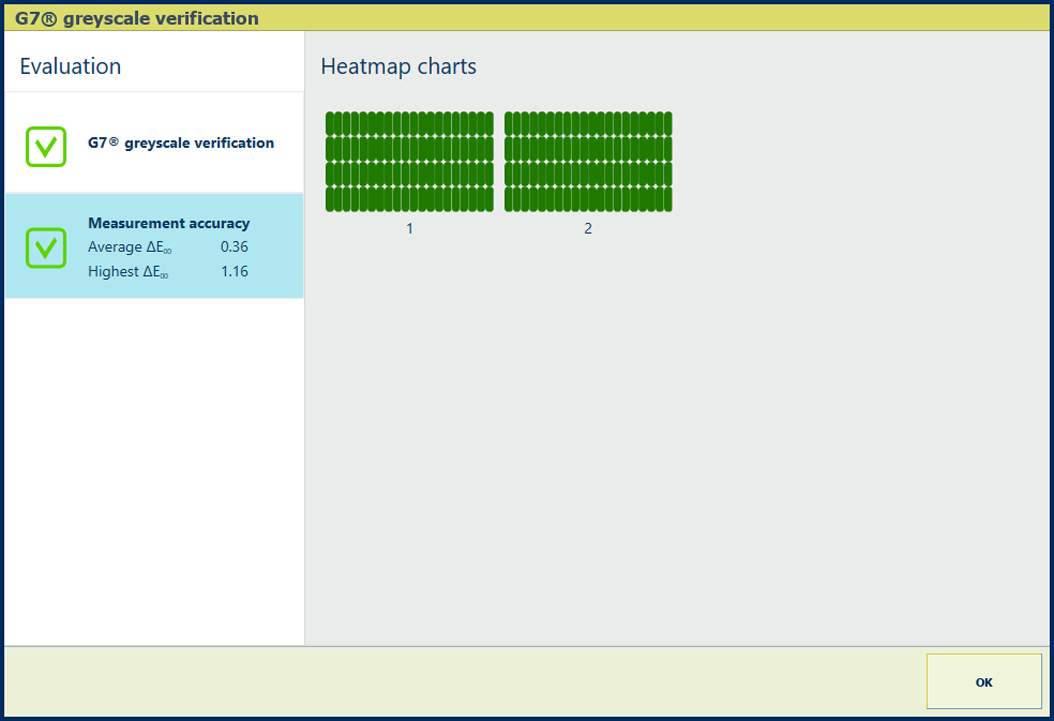

На панели управления отображается тепловая карта, расположение пятен которой соответствует напечатанной схеме.

Оценка

  • Если среднее значение ΔE меньше значения [Значение, где тепловая карта становится зеленой] , пятна на панели управления становятся зелеными, а качество цвета — высокое.

  • Если среднее значение ΔE находится между значениями [Значение, где тепловая карта становится зеленой] и [Значение, где тепловая карта становится красной] , пятна на панели управления становятся оранжевыми, а качество цвета все еще может быть высоким. Однако можно попробовать варианты действий в приведенном ниже списке.

  • Если среднее значение ΔE больше значения [Значение, где тепловая карта становится красной] , пятна на панели управления становятся красными. Рекомендуется попробовать один или несколько вариантов действий в приведенном ниже списке.

Варианты действий для повышения качества цвета

  • Проверьте пятно на напечатанной схеме

    На панели управления с помощью символов > и < прокрутите схемы калибровки. Используйте символ масштабирования для увеличения или уменьшения масштаба.

    Затем коснитесь красного пятна, чтобы найти номера строки и столбца и проверить соответствующее пятно на напечатанной схеме для устранения проблемы. Затем повторите эту процедуру проверки.

  • Повторите калибровку семейства носителей

    Возможно, при использовании спектрофотометра i1Pro3 произошли ошибки.

  • Калибровка принтера

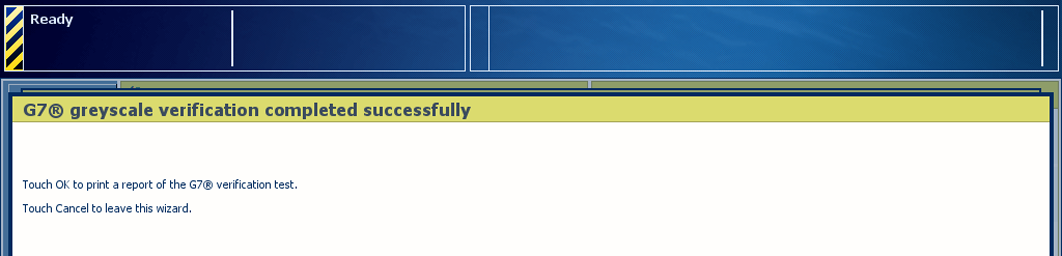

Нажмите [ОК], чтобы напечатать подробный отчет о выполненном тесте проверки G7®.

Параметр для печати подробного отчета

Также можно загрузить подробный отчет о выполненном тесте G7® в Settings Editor.

Местоположение: [Поддержка]  → [Устранение неполадок]  → [Загрузка отчета о тесте для проверки G7® в формате PDF] .

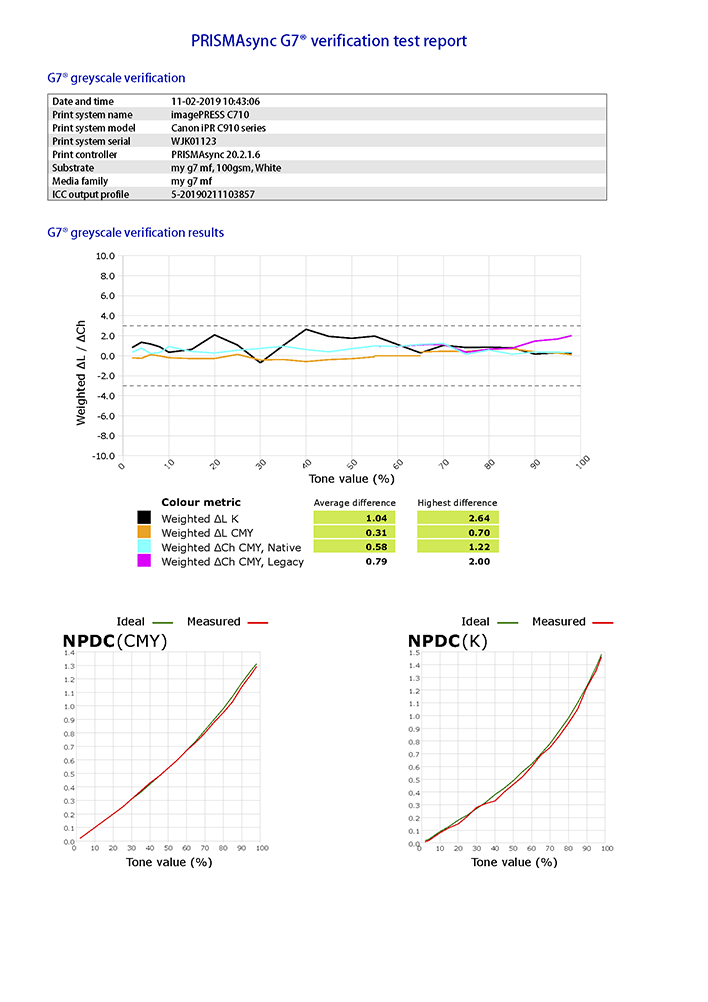

Пример отчета о тесте для проверки G7®
