Provedení postupu ověřování stupňů šedi G7

Popis

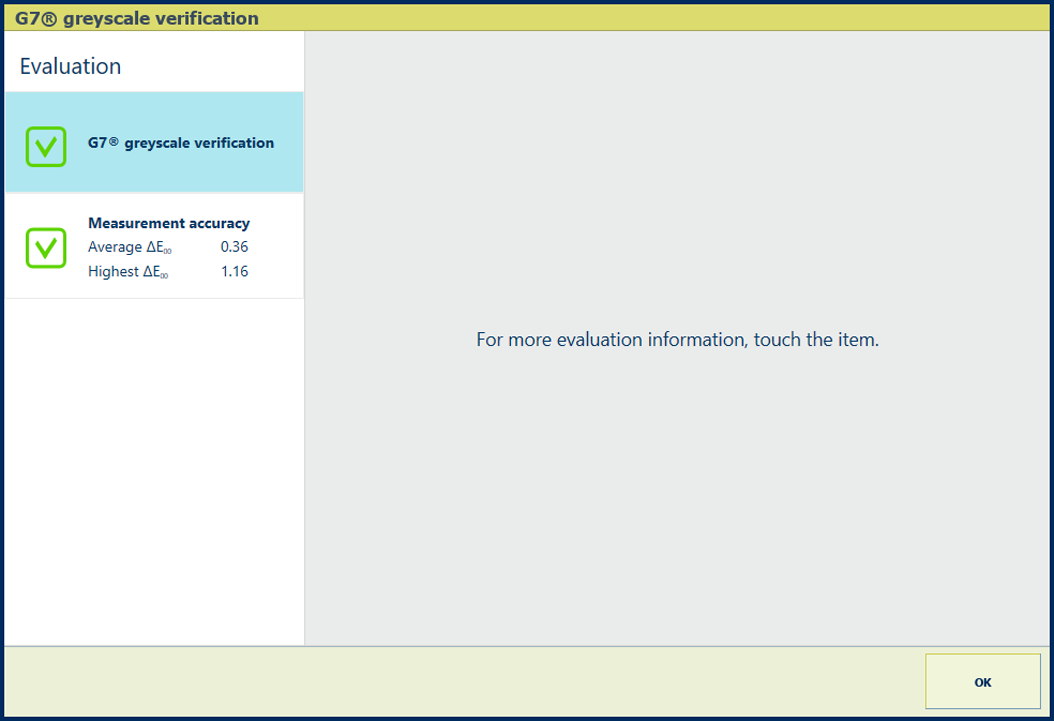

Údaje v sekci [Ověřování stupňů šedi G7®] ukazují přesnost barev dosaženou s aktuálním stavem tiskárny, použitým médiem a odpovídajícím výstupním profilem.

Graf na jednotlivých kanálech barev ukazuje, jak naměřené hodnoty odpovídají cílovým hodnotám G7. Tolerance jsou zobrazeny přerušovanými čárami.

Vyhodnocení

• Když je průměrná hodnota ΔL nebo ΔCh menší než nastavená prahová hodnota, kvalita barev je v pořádku.

• Když je průměrná hodnota ΔL nebo ΔCh větší než nastavená prahová hodnota, pečlivě zkontrolujte vytištěný výstup. Možná je problém s měřením, médiem nebo stavem tiskárny.

Popis

Hodnoty ΔE v tabulce [Přesnost měření] představují ukazatele přesnosti, podle kterých jsou vzorky tištěny a měřeny.

Ovládací panel zobrazuje tepelnou mapu, jejíž umístění vzorků odpovídá vytištěnému diagramu.

Vyhodnocení

• Pokud je průměrná hodnota ΔE menší než hodnota [Hodnota, kde se teplotní mapa změní na zelenou] , vzorky na ovládacím panelu se zbarví do zelena a kvalita barev je v pořádku.

• Pokud je průměrná hodnota ΔE mezi hodnotami [Hodnota, kde se teplotní mapa změní na zelenou] a [Hodnota, kde se teplotní mapa změní na červenou] , vzorky na ovládacím panelu se zbarví do oranžova a kvalita barev může být stále v pořádku. K vyzkoušení se však nabízí i možnosti v seznamu níže.

• Pokud je průměrná hodnota ΔE větší než hodnota [Hodnota, kde se teplotní mapa změní na červenou] , vzorky na ovládacím panelu se zbarví do červena. Doporučujeme vyzkoušet jednu nebo více možností uvedených v seznamu níže.

Možnosti pro zlepšení kvality barev

• Na vytištěném diagramu zkontrolujte vzorek

  Pomocí symbolů > a < na ovládacím panelu můžete procházet schémata kalibrace. Pomocí symbolu pro změnu velikosti můžete zvětšit nebo zmenšit zobrazení.

  Následně stisknutím červeného vzorku najděte číslo řádku a sloupce a na vytištěném diagramu zkontrolujte odpovídající vzorek, což by mělo problém vyřešit. Poté proveďte nové ověření.

• Znovu kalibrujte rodinu médií

  Něco se mohlo pokazit při použití spektrofotometru i1Pro3.

• Kalibrace tiskárny
