Job Definition Format (JDF) ist ein XML-basiertes Dateiformat mit offenem Standard und verwendet von der Industrie akzeptierte XML-Tags. JDF automatisiert den Druckproduktionsprozess, indem es den Datenaustausch zwischen verschiedenen JDF-Anwendungen ermöglicht. Die Beschreibung des Druckauftrags vom Dokumententwurf bis zur Nachverarbeitung ist in XML-Code eingebettet.
JDF macht die Auftragsdatenproduktion schneller und effizienter.
Job Messaging Format (JMF) ist das Kommunikationsprotokoll, das im JDF-Arbeitsablauf verwendet wird.
Beim JDF-Ticket handelt es sich um die Beschreibung des Auftrags im XML-Format. Es kann von JDF-fähigen Geräten, die als JDF-Worker bezeichnet werden, gelesen und verarbeitet werden.
Bei einer JMF-Nachricht handelt es sich um Informationen im XML-Format, die zwischen einem JDF-Manager und einem JDF-Worker ausgetauscht werden. Der JDF-Manager kann eine JDF-Auftragsübermittlungsanwendung sein, die JMF-Nachrichten mit Auftragsinformationen an einen JDF-fähigen Drucker sendet.
Um einen Druckauftrag zu initiieren, sendet die JDF-Auftragsübermittlungsanwendung eine JMF-Nachricht mit einem Verweis auf ein JDF-Ticket, das an einem externen Speicherort gespeichert ist. Dieses JDF-Ticket kann von dem JDF-fähigen Drucker abgerufen werden. Das JDF-Ticket enthält wiederum einen Verweis auf den Speicherort, an dem sich das Druckdokument befindet. Somit ruft auch der JDF-fähige Drucker das Druckdokument von einem externen Speicherort ab.
Das Druckdokument kann das PostScipt, PCL- oder das PDF-Dokument enthalten.

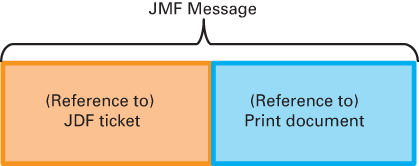

JMF - MeldungBenutzer können JDF-Tickets mit dem PRISMAsync Print Server-Ticket-Editor, dem Remote-Druckertreiber oder mithilfe von externen Anwendungen erstellen.
Der PRISMAsync Print Server kann Aufträge gemäß JDF-Tickets bearbeiten, wenn die Aufträge auf folgende Weise übermittelt werden.
|
Übermittlungsmethode |
Beschriftung |
Bearbeitung und Überwachung von JDF-Aufträgen |
|---|---|---|
|
Übermittelt von einer JDF-Manager-Anwendung über HTTP |
Die JMF-Nachricht enthält Verweise auf das Druckdokument und das JDF-Ticket. PRISMAsync Print Server fungiert nur dann als JDF-fähiger Drucker, wenn die JDF/JMF-Kommunikation über HTTP erfolgt. |
Kommunikation und Fortschritt können über externe JDF-Manager- oder Auftragsübermittlungsanwendungen verwaltet werden. |
|
Wird von PRISMAsync Remote Manager oder dem Remote-Druckertreiber übermittelt |
Das JDF-Ticket und das Druckdokument sind zu einer einzigen Auftragsdatendatei zusammengefasst. |
Nicht möglich |
|
Übermittelt über LPR |
Das JDF-Ticket und das Druckdokument sind zu einer einzigen Auftragsdatendatei zusammengefasst. |
Nicht möglich |
|
Übermittelt über Socket 9100 |
Das JDF-Ticket und das Druckdokument sind zu einer einzigen Auftragsdatendatei zusammengefasst. |
Nicht möglich |
|
Übermittelt über SMB |
Das JDF-Ticket und das Druckdokument sind zu einer einzigen Auftragsdatendatei zusammengefasst. |
Nicht möglich |
|
Übermittelt über Novell eNDPS (nur VarioPrint 6000-Linie). |
Das JDF-Ticket und das Druckdokument sind zu einer einzigen Auftragsdatendatei zusammengefasst. |
Nicht möglich |
|
Übermittelt über Hot Folder |
Das JDF-Ticket wird im Hot Folder gespeichert. Das JDF-Ticket bestimmt die Auftragseigenschaften der Druckdokumente, die mittels Drag & Drop im Hot Folder abgelegt werden. |
Nicht möglich |
Standardmäßig übermittelt ein JDF-Manager JMF-Nachrichten an den HTTP-Anschluss: 8010. Sie können die Anschlussnummer im Settings Editor des Druckers in eine andere freie Anschlussnummer ändern.
Der JDF-Manager gibt in der JMF-Nachricht die Adresse und den Anschluss an, die PRISMAsync Print Server zum Senden von Antwortnachrichten verwenden kann.

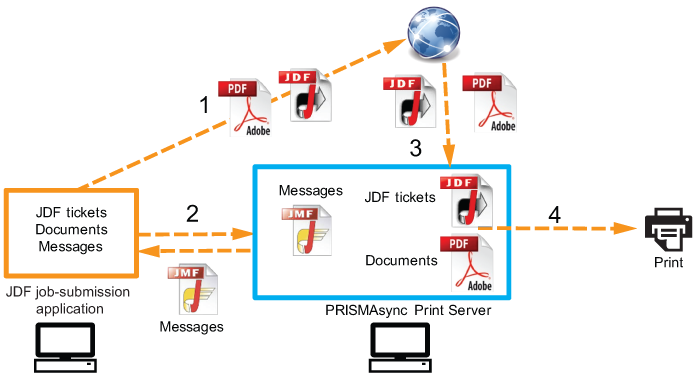

Das folgende Schema erläutert, wie PRISMAsync Print Server als JDF-fähiger Drucker fungiert.
JDF-fähiger Drucker Die JDF-Auftragsübermittlungsanwendung speichert Job-Tickets und Druckdokumente an einem externen Speicherort.
Sowohl die JDF-Auftragsübertragungsanwendung als auch PRISMAsync Print Server tauschen JMF-Nachrichten aus.
Eine JMF-Nachricht von einer JDF-Auftragsübermittlungsanwendung enthält Verweise auf den Speicherort des JDF-Tickets und des Druckdokuments .
Das Druckdokument wird entsprechend dem JDF-Ticket verarbeitet und gedruckt.

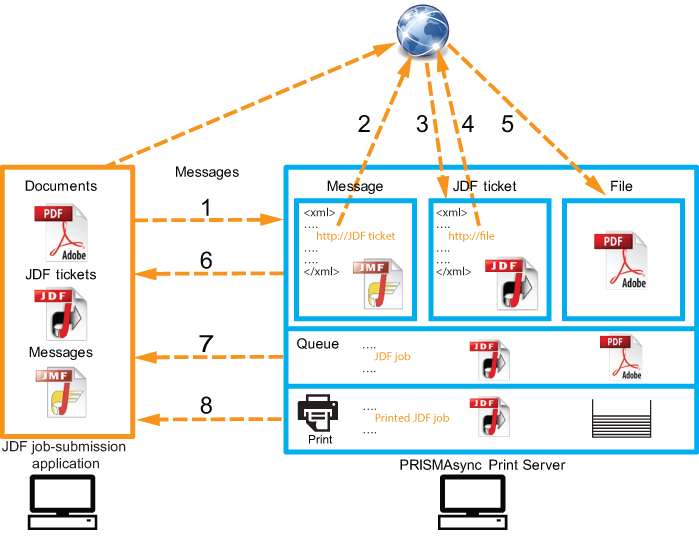

Das folgende Schema zeigt, wie PRISMAsync Print Server einen JDF-Auftrag, der von einer JDF-Auftragsübermittlungsanwendung übermittelt wurde, verarbeitet.
JDF-AuftragsübertragungsanwendungDie JDF-Auftragsübertragungsanwendung übermittelt eine JMF-Nachricht an PRISMAsync Print Server.
Diese JMF-Nachricht enthält die URL (in HTTP) des JDF-Tickets, zum Beispiel:
<QueueSubmissionParams ReturnJMF="http://localhost:9090/alces/jmf" URL="http://localhost:9090/jdf/We2BqOCsLBxev9JW.jdf"/>
PRISMAsync Print Server ruft das JDF-Ticket von der angegebenen URL ab.
PRISMAsync Print Server liest das JDF-Ticket, das die URL (in HTTP) des Druckdokuments enthält, zum Beispiel:
<FileSpec URL="http://10.31.141.233/Samplebook%20FINAL%20inslag.pdf" MimeType="application/pdf"/>
PRISMAsync Print Server ruft das Druckdokument von der angegebenen URL ab.
PRISMAsync Print Server übermittelt eine JMF-Nachricht an die JDF-Auftragsübertragungsanwendung, um diese zu informieren, wo sich der Auftrag in der Warteschlange befindet.
PRISMAsync Print Server übermittelt eine JMF-Nachricht an die JDF-Auftragsübertragungsanwendung, um diese zu informieren, dass der Auftrag gedruckt oder angehalten wurde.
PRISMAsync Print Server übermittelt eine JMF-Nachricht an die JDF-Auftragsübertragungsanwendung, um diese über den Abschluss des Auftrags zu informieren, einschließlich der folgenden Informationen:
Druckanzahl
Verwendetes Material.
Materialdruckmodus (nur für VarioPrint i-series und varioPRINT iX-series).
Tintenverbrauch (nur für VarioPrint i-series und varioPRINT iX-series).
Auftragszeit und -dauer.
HINWEIS
In folgenden Situationen informiert PRISMAsync Print Server die JDF-Auftragsübertragungsanwendung, dass ein Auftrag abgebrochen wurde:
Ein Auftrag wird Teil eines kombinierten Auftrags (Build oder Sammelauftrag).
Ein Auftrag wird von der Liste der anstehenden oder geplanten Aufträge gelöscht.
Ein Auftrag wird in einen der DocBox-Ordner verschoben.
HINWEIS
JDF-Auftragsübermittlungsanwendungen können Aufträge mit mehreren Druckdokumenten und einem einzelnen JDF-Ticket starten.

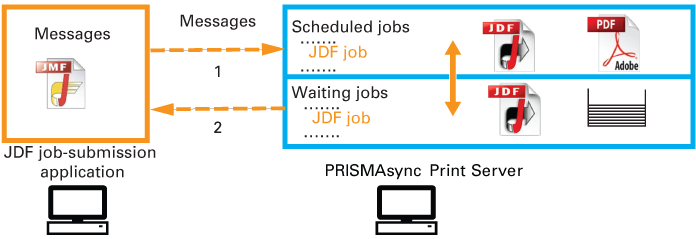

Die JDF-Auftragsübertragungsanwendung kann die folgenden Aufgaben ausführen, wenn Aufträge unter PRISMAsync Print Server verarbeitet werden.
Geplante Aufträge in die Liste der anstehenden Aufträge verschieben.
Anstehende Aufträge in die Liste der geplanten Aufträge verschieben.
Druckaufträge aus der PRISMAsync Print Server-Druckwarteschlange entfernen.
JMF communicationBitte beachten Sie, dass PRISMAsync Print Server-Manager auf PRISMAsync Print Server ohne Identitätsauthentifizierung zugreifen können.
JDF-Tickets können mit dem Ticket-Editor erstellt werden.
Informationen zur Verwendung des Ticket-Editors finden Sie in der Betriebsanleitung Ihres Druckers.
Die PRISMAsync Print Server JDF-Ticket-Umwandlung trägt dazu bei, dass die JDF-Tickets entsprechend den Möglichkeiten des Druckers korrekt verarbeitet werden können. Aus diesem Grund wird der JDF-Ticketcode durch XSLTStylesheets angepasst, bevor er auf einen Druckauftrag angewendet wird. Die XSLT-Stylesheets werden im Settings Editor verwaltet.
Lesen Sie das Technical Reference Manual (TRM) Ihres Produktes für weitere Informationen zu den Folgenden:
Die JDF-Ticketspezifikation von PRISMAsync Print Server.
Beispiele für XSLT-Formatvorlagen.
