Utskriftssystemet kan ges olika konfigurationer som överensstämmer med olika utskriftsmiljöer. Utskriftssystemet har grundläggande maskinvarudelar utökade med tillval. I nedanstående tabell kan du hitta beskrivningar av huvuddelarna.
OBS!
I den här handboken används funktionsnamn för utskriftssystemets delar. Ibland kan du dock behöva det kommersiella namnet, till exempel om du vill beställa ett tillval. Använd i sådana fall tabellen med de kommersiella namnen.

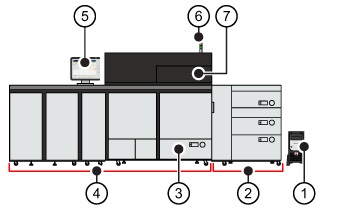

Basutskriftssystem|
Beskrivning av vanliga maskinvarudelar |
|
|---|---|
|
1 |
PRISMAsync Print Server styr utskriftssystemets prestanda, arbetsflöde, bildkvalitet och färgkvalitet. |
|
2 |
Pappersenhet för material |
|
3 |
Internt pappersfack används för material |
|
4 |
Utskriftsmodul där själva utskriften sker |
|
5 |
Kontrollpanel som är den centrala informationspunkten för operatören |
|
6 |
Varningslampa som anger skrivarstatus (grön, apelsingul eller röd) |
|
7 |
Tonerenhetens lock används för att få åtkomst till tonerkassetter |

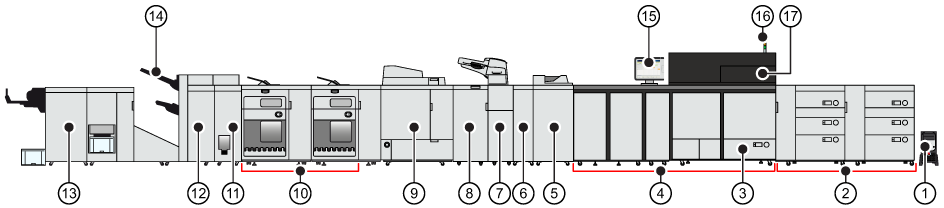

Exempel på utskriftssystem, utökat med flera inmatnings- och utmatningstillval|
Beskrivning av huvudsakliga maskinvarudelar |
|
|---|---|
|
1 |
PRISMAsync Print Server styr utskriftssystemets prestanda, arbetsflöde, bildkvalitet och färgkvalitet. |
|
2 |
Pappersenheter för material |
|
3 |
Internt pappersfack används för material |
|
4 |
Utskriftsmodul där själva utskriften sker |
|
5 |
Avkänningsenheten utför automatiskt materialregistrering, färgdensitetsjustering och mer |
|
6 |
Inspektionsenhet för att automatiskt inspektera resultatets utskriftskvalitet baserat på en referensbild |
|
7 |
Iläggsenhet, för att mata (förtryckta) omslag och flikark |
|
8 |
Professionell hålslag med utbytbara färgset, för att göra hål i utskriften eller vika utskriften eller för att rynka utskriften |
|
9 |
Riktig inbindning för att skapa perfekt bundna och beskurna böcker |
|
10 |
Högkapacitetsstaplare för att bunta och sortera stora utmatningsbuntar |
|
11 |
Mapp för att vika utskriften åt olika håll |
|
12 |
Bunt-/häftenhet för att häfta och bunta utmatat material. En broschyrenhet skapar sadelbundna broschyrer. En stansningsenhet slår hål på utmatat material. |
|
13 |
Broschyrbeskärning för att beskära broschyrers kanter och tvåknivsbeskärare för att beskära broschyrers över- och underkanter |
|
14 |
Magasin för långa ark för att stödja långa ark |
|
15 |
Kontrollpanel som är den centrala informationspunkten för operatören |
|
16 |
Varningslampa som anger skrivarstatus (grön, apelsingul eller röd) |
|
17 |
Tonerenhetens lock används för att få åtkomst till tonerkassetter |
|
Valfri |
kommersiellt namn |
|---|---|
|
Pappersenhet |
POD Deck-E Secondary POD Deck-E |
|
Iläggsenhet |
Document Insertion Unit-R |
|
Avkänningsenhet |
Sensing unit-B |
|
Inspektionsenhet |
Inspection unit-B |
Mer information finns i Specifikationer för pappersinmatning.
|
Valfri |
kommersiellt namn |
|---|---|
|
Professionell stansningsenhet |
Multi Function Professional Puncher-C |
|
Riktig inbindning |
Perfect Binder-F |
|
Högkapacitetsstaplare |
High Capacity Stacker-J |
|
Mapp |
Paper Folding Unit-K |
|
Bunt-/häftenhet |
Staple Finisher-AF eller Booklet Finisher-AF |
|
Broschyrbeskärning |
Booklet Trimmer-G |
|
Broschyrbeskärning med två knivar |
Two-Knife Booklet Trimmer-B |
|
Brygga för efterbehandlare |
Finisher Bridge-A |
|
DFD-adapter (Document Finishing Device) |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
Mer information finns i Specifikationer för efterbehandlare.
