Systém tisku může mít různé konfigurace odpovídající různým tiskovým prostředím. Systém tisku obsahuje základní hardwarové části rozšířené o volitelné části. V tabulce níže jsou uvedeny popisy hlavních částí.
POZNÁMKA
Tato příručka používá funkční názvy částí systému tisku. Někdy je však třeba znát komerční název, například kvůli objednávce doplňků. V takovém případě použijte tabulku s komerčními názvy.

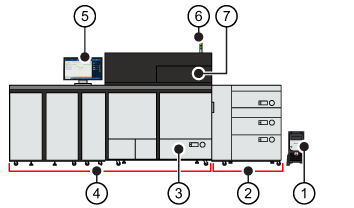

Základní tiskový systém|
Popis hlavních hardwarových částí |
|
|---|---|
|
1 |
PRISMAsync Print Server řídí výkon, postup zpracování, kvalitu obrazu a kvalitu barev systému tisku. |
|
2 |
Modul papíru pro umístění médií |
|
3 |
Interní zásobník papíru pro umístění médií |
|
4 |
Tiskový modul, kde probíhá samotný tisk |
|
5 |
Ovládací panel, který je ústředním informačním bodem obsluhy |
|
6 |
Indikátor pro zobrazení stavu tiskárny (zeleně, oranžově nebo červeně) |
|
7 |
Kryt přihrádky na tonery pro přístup k tonerovým kazetám |

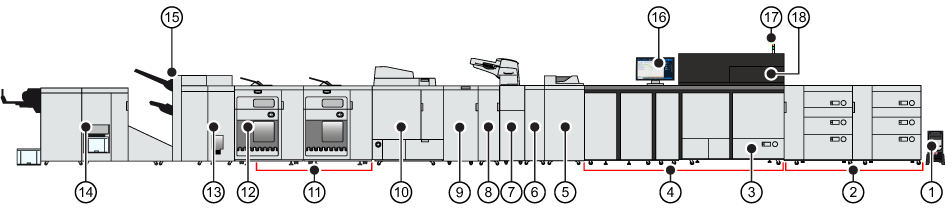

Příklad systému tisku rozšířeného několika vstupními a výstupními doplňky|
Popis hlavních hardwarových částí |
|
|---|---|
|
1 |
PRISMAsync Print Server řídí výkon, postup zpracování, kvalitu obrazu a kvalitu barev systému tisku. |
|
2 |
Moduly papíru pro umístění médií |
|
3 |
Interní zásobník papíru pro umístění médií |
|
4 |
Tiskový modul, kde probíhá samotný tisk |
|
5 |
Snímací jednotka pro automatickou registraci médií, nastavení barevné hustoty a další úkony |
|
6 |
Kontrolní jednotka pro automatickou kontrolu kvality tisku na základě referenčního obrazu |
|
7 |
Vkladač, pro podávání (předtištěných) obálek a vkládaných listů |
|
8 |
Jednotka odstraňující statickou elektřinu pro odstranění statické elektřiny z média během tisku |
|
9 |
Profesionální děrovačka s výměnnými soupravami razidel k děrování otvorů v tiskovém výstupu nebo k rýhování tiskového výstupu |
|
10 |
Přesný vazač, vytváří přesně svázané a oříznuté knihy |
|
11 |
Velkokapacitní stohovací jednotky, které stohují a seřazují velké objemy výtisků |
|
12 |
Skládačka, skládá výstup různými způsoby |
|
13 |
Skládací zařízení / sešívačka, která sešívá a stohuje vytištěný výstup. Vazač brožur vytváří brožury sešité ve hřbetu. Děrovací jednotka, děruje vytištěný výstup. |
|
14 |
Ořezávačka brožur, která ořezává zaváděcí stranu brožur a ořezávačka se dvěma noži, která ořezává horní a spodní strany brožur |
|
15 |
Zásobník na dlouhé listy pro podporu dlouhých listů |
|
16 |
Ovládací panel, který je ústředním informačním bodem obsluhy |
|
17 |
Indikátor pro zobrazení stavu tiskárny (zeleně, oranžově nebo červeně) |
|
18 |
Kryt přihrádky na tonery pro přístup k tonerovým kazetám |
|
Volitelné |
Komerční název |
|---|---|
|
Jednotka papíru |
POD Deck-E Secondary POD Deck-E |
|
Vkladač |
Document Insertion Unit-R |
|
Snímací jednotka |
Sensing unit-B |
|
Kontrolní jednotka |
Inspection unit-B |
Další informace najdete v části Specifikace vstupu papíru.
|
Volitelné |
Komerční název |
|---|---|
|
Jednotka pro eliminaci statické elektřiny |
Canon Static Eliminator-A1 |
|
Profesionální děrovačka |
Multi Function Professional Puncher-C |
|
Vazač pro přesnou vazbu |
Perfect Binder-F |
|
Vysokokapacitní zásobník |
High Capacity Stacker-J |
|
Složka |
Paper Folding Unit-K |
|
Stohovací jednotka / sešívačka |
Staple Finisher-AF nebo Booklet Finisher-AF |
|
Ořezávač brožur |
Booklet Trimmer-G |
|
Ořezávač brožur se dvěma noži |
Two-Knife Booklet Trimmer-B |
|
Přemosťovací zařízení finišeru |
Finisher Bridge-A |
|
Adaptér DFD – Document Finishing Device |
DFD Adapter-B |
|
eWire |
GBC eWire Pro |
Další informace najdete v části Specifikace finišeru.
