Utföra Idealliance® G7®-måltestet

Introduktion

Idealliance® G7®-måltestet verifierar noggrannheten i färghantering på det valda utmatningsmaterialet som används för testet, för en vald G7®-kompatibel simuleringsprofil, till exempel GRACoL2013_CRPC6. G7®-kompatibla simuleringsprofiler är de i GRACoL-familjen av profiler, publicerad av Idealliance®.

G7®-måltestet fastställer avgör om noggrannheten uppfyller kraven för Idealliance® G7®-gråskalan och uppfyllelsenivåerna för G7®-måltestet.

För att klara G7®-måltestet ska den materialfamilj som används för testet vara kalibrerad och profilerad. Mediefamiljen som används för testet behöver dock inte vara en G7® mediafamilj. G7®-måltestet gäller alla material i materialfamiljen.

G7®-måltestet finns i två smaker: med eller utan Substrate Corrected Color Aim (SCCA).

• Utan SCCA, inkluderar testet en verifiering om färgen på utmatningspappret matchar den i simuleringsprofilen.

  Detta innebär att testet kommer att misslyckas om färgen på utmatningspapperet inte stämmer, vilket är troligt.

• Med SCCA, justeras målvärdena från simuleringsprofilen till den faktiska färgen på utmatningspapperet och ignorerar därmed skillnader i pappersfärg.

För att klara G7®-måltestet måste spektret på utmatningsmaterialet vara minst lika stort som spektrumet för den valda simuleringsprofilen som används för testning. Det är till exempel osannolikt att testet kommer att passera obelagt papper om GRACoL2013_CRPC6 används som simuleringsprofil, eftersom spektret på det obelagda papperet kommer att vara mindre än GRACoL2013_CRPC6 spektrum.

G7®-måltestet består av två olika tester som kombineras i ett steg.

• Det första testet är G7®-gråskaletestet. Testet verifierar om gråtoner återges korrekt.

• Den andra testen är ett G7®-måltest. Testet verifierar om fasta ämne från primär (CMY) och sekundär (RGB) och substratfärgen matchar varandra.

G7®-måltest

G7®-måltest

Verktyg

i1Pro3 spektrofotometer (i1Pro2 stöds också)

Procedur

1. Anslut i1Pro3 spektrofotometern till USB-porten på kontrollpanelen.

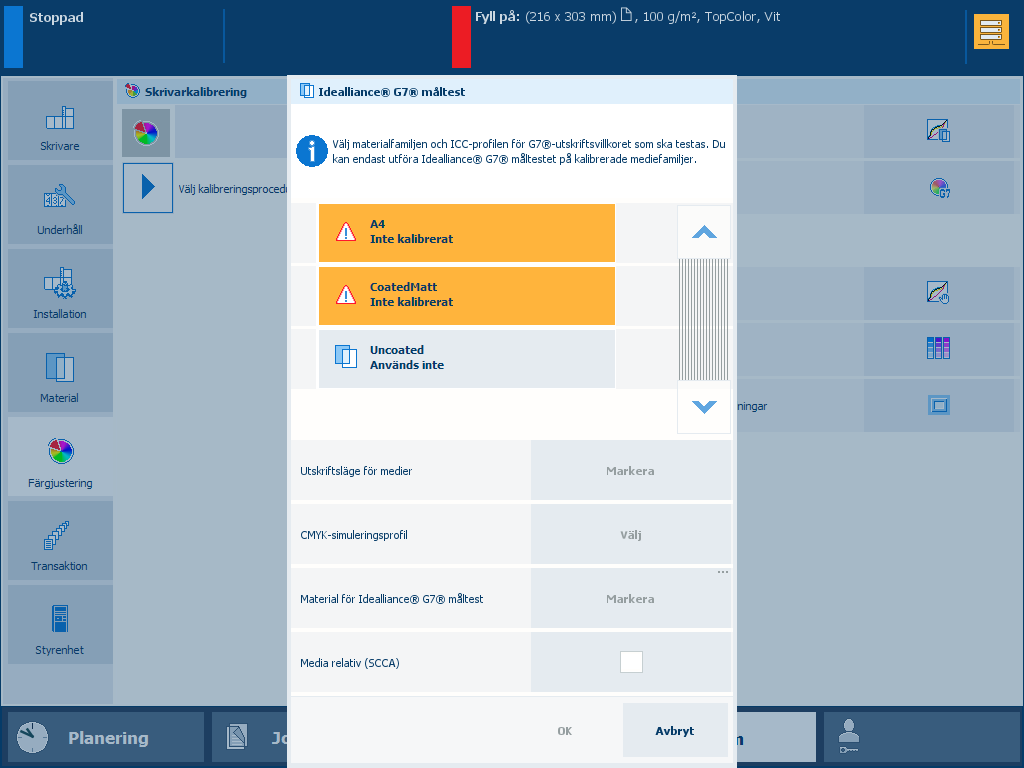

2. Tryck på [System]  → [Färgjustering]  → [Idealliance® G7® måltest] .

3. Välj [Utskriftsläge för medier].

4. Välj [CMYK-simuleringsprofil]

5. Välj materialet för G7®-måltestet.

   Ladda media.

6. Välj sedan [Media relativ (SCCA)] checkbox om så krävs.

7. Tryck på [OK].

8. Följ anvisningarna på manöverpanelen.

Resultat

När du har utfört G7®-måltestet visar feedbackfönstret resultaten av proceduren.

Tabell 1.

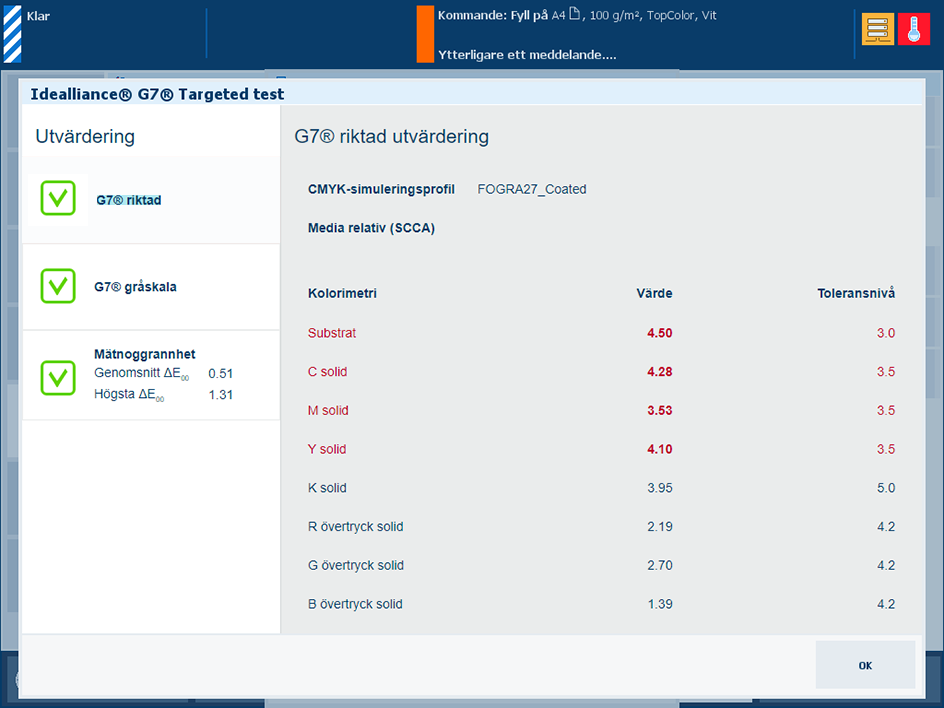

När du ser tre gröna bockikoner trycker du på [OK] för att fortsätta.	Feedbackfönster för ett lyckat G7®-måltest

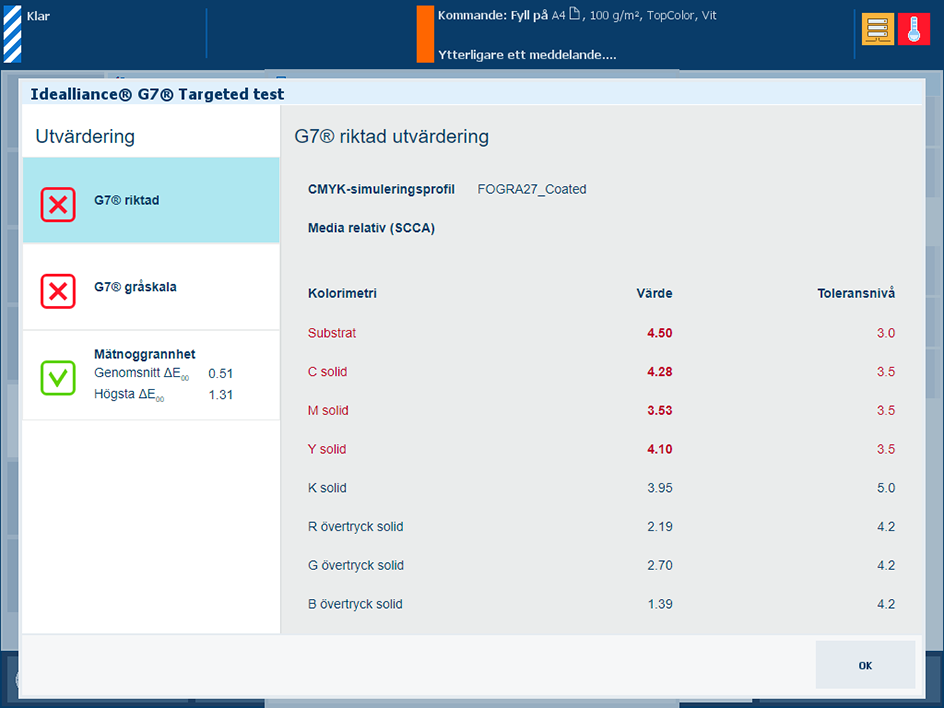

När du ser ett rött kryss: Se till att utkastet för det utmatningspapper du skriver ut på är tillräckligt stort för att inkludera utrymmet för den simuleringsprofil som valts för testet. Om testet görs med SCCAinaktiverat och färgen på vitt är av, då skiljer sig färgen på ditt papper från färgen på i den valda simuleringsprofilen. Gör testen med SCCA aktiverad. Om ovanstående steg har verifierats och testet fortfarande misslyckas kan du behöva genomföra en kalibrering eller en specifik profil för det media du använder i testet.	Feedbackfönster för ett misslyckat G7®-måltest

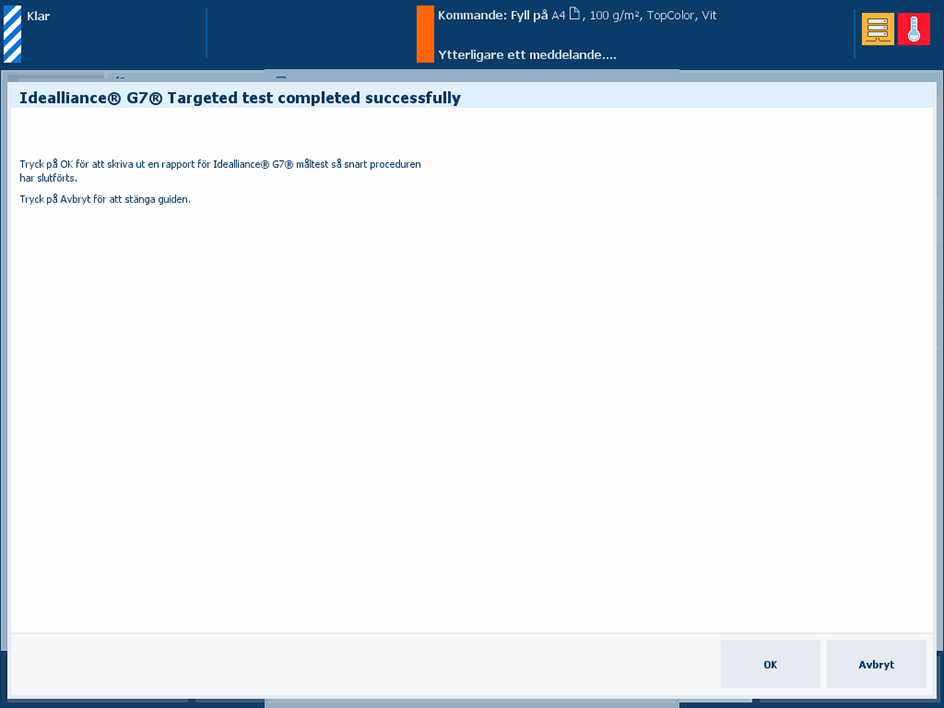

När du vill skriva ut en detaljerad rapport över det utförda G7®-måltestet, tryck på [OK].

Alternativ för att skriva ut en detaljerad rapport

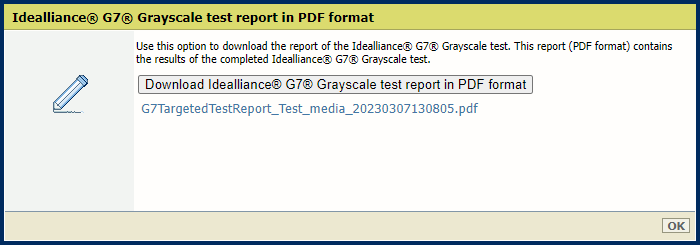

Du kan också hämta en detaljerad rapport om det utförda G7®-måltestet i Settings Editor.

1. Öppna Settings Editor och gå till: [Support]  → [Felsökning] 

2. Gå till avsnittet [Färgkonfiguration].

3. Använd för [Hämta rapporten för Idealliance® G7® måltest i PDF-format] att hämta en rapport om det utförda G7®-måltestet.

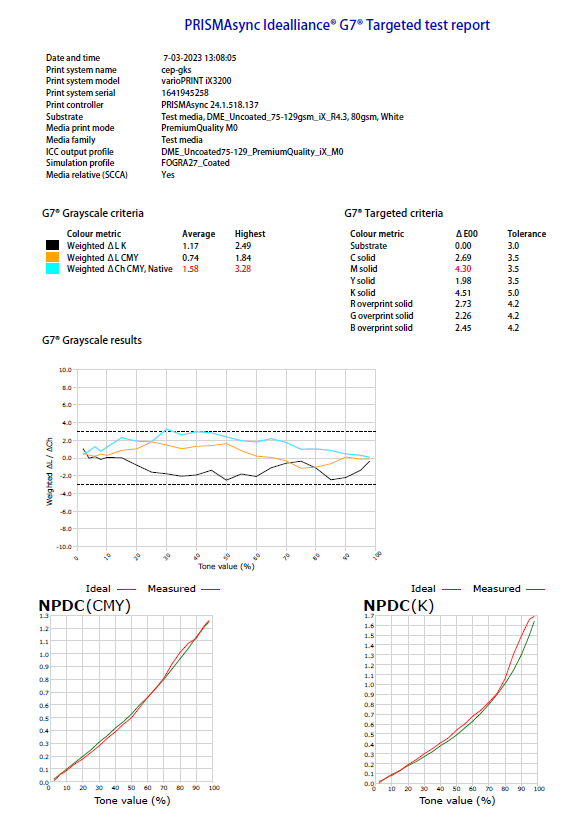

Exempel på G7®-måltestrapport
