Tworzenie koloru spotowego z poziomu panelu sterującego

Ten temat zawiera następujące instrukcje.

• Tworzenie nowego koloru spotowego CMYK

• Tworzenie nowego koloru spotowego CIELAB

• Pomiar wartości koloru spotowego CIELAB

• Dodawanie wartości CMYK do kolor spotowego

• Drukowanie diagramu plam

Czym jest kolor spotowy

Kolory spotowe umożliwiają uzyskiwanie spójnych barw i dlatego są często stosowane w przypadku logo i kolorów charakterystycznych dla stylu danej firmy.

Poniżej znajdziesz instrukcje tworzenia koloru spotowego z poziomu panelu sterującego.

Przechodzenie do edytora kolorów spotowych

1. Dotknij [System]  → [Regulacja koloru]  → [Edycja kolorów spotowych] .

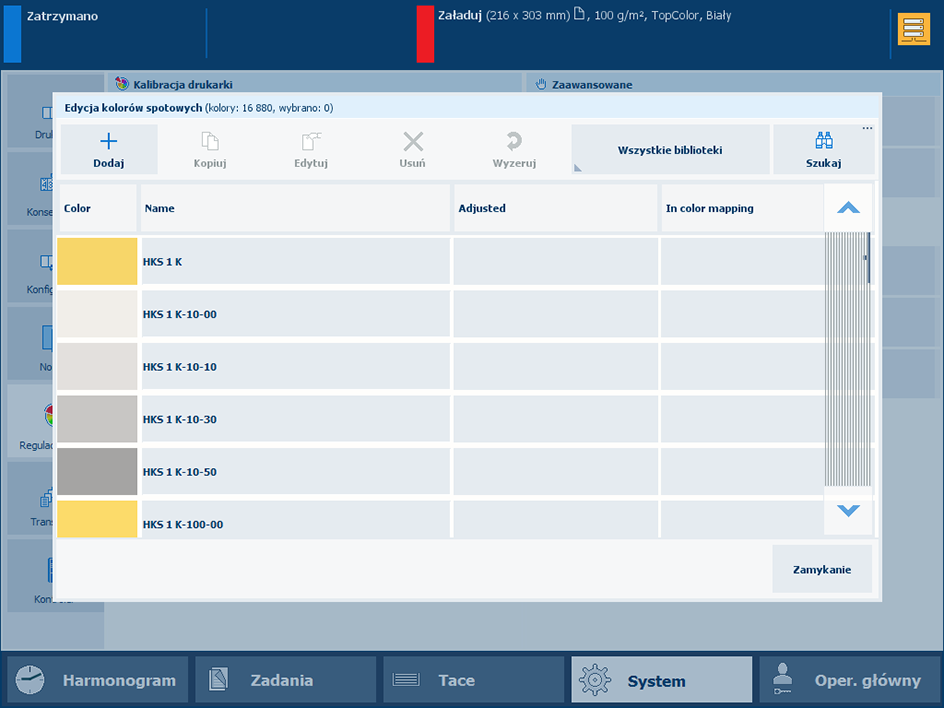

   Regulacje koloru

2. Aby znaleźć kolor spotowy, dotknij przycisku [Szukaj] i wprowadź ciąg do wyszukania.

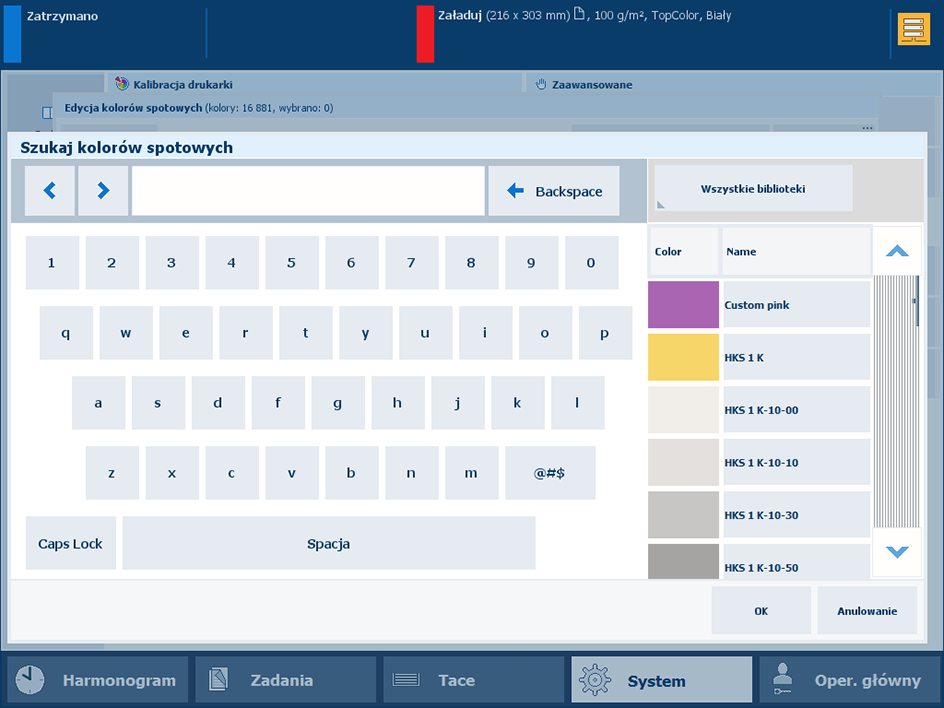

   Przycisk [Szukaj] 

Tworzenie nowego koloru spotowego [CMYK] 

1. Dotknij [Dodawanie].

2. Wprowadź nazwę koloru spotowego.

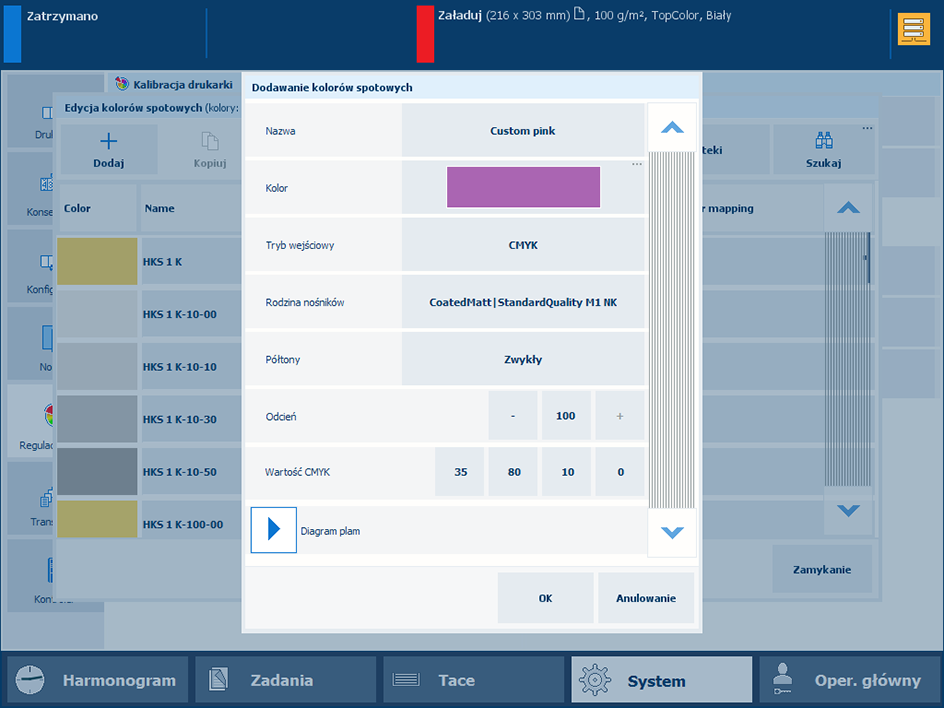

   Dodanie koloru spotowego

3. Użyj ustawienia [Tryb podawania], aby wybrać wartość [CMYK].

4. Użyj listy rozwijanej [Rodzina nośników], aby wybrać kombinację rodziny nośników i trybu drukowania na nośniku.

5. Użyj ustawienia [Odcień], aby wprowadzić wartość odcienia (w %).

6. Wprowadź wartości C, M, Y i K w polach [Wartość CMYK].

7. Dotknij [OK].

   Definicja koloru spotowego będzie przechowywana w bibliotece niestandardowych kolorów spotowych.

Tworzenie nowego koloru spotowego [CIELAB] 

Dzięki procedurze pomiaru kolorów spotowych można zmierzyć trzy lokalizacje próbki koloru spotowego. Drukarka oblicza i zwraca średnią wartość Lab oraz zgłasza wartość ∆E, aby wskazać różnice. Zgłoszona wartość ∆E to największa różnica między poszczególnymi zmierzonymi wartościami i średnią wszystkich zmierzonych wartości. Wartość ∆E większa niż 3 oznacza dużą różnicę. W takim przypadku należy ponownie zmierzyć kolor spotowy.

1. Naciśnij przycisk [Dodawanie] (Do katalogu).

2. Zaznacz opcję [CIELAB].

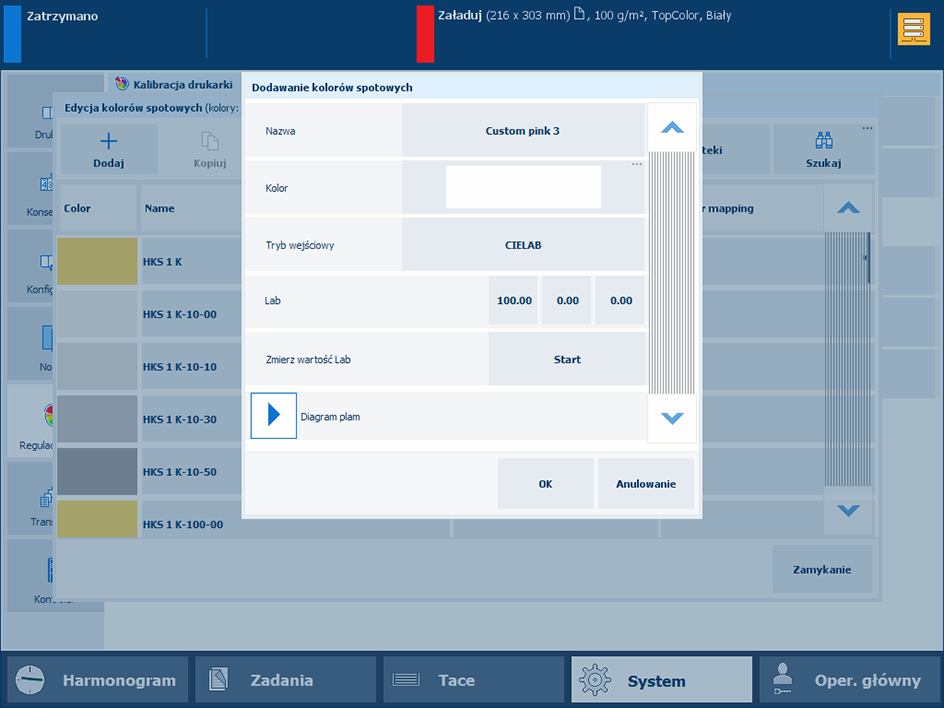

   [CIELAB] 

3. Wprowadź wartości [L*], [a*] i [b*] w ustawieniu [Lab].

4. Dotknij [OK].

   Kolor spotowy będzie przechowywany w bibliotece niestandardowych kolorów spotowych.

Pomiar wartości [CIELAB] koloru spotowego

Dzięki procedurze pomiaru kolorów spotowych można zmierzyć trzy lokalizacje próbki koloru spotowego. Drukarka oblicza i zwraca średnią wartość Lab oraz zgłasza wartość ∆E, aby wskazać różnice. Zgłoszona wartość ∆E to największa różnica między poszczególnymi zmierzonymi wartościami i średnią wszystkich zmierzonych wartości. Wartość ∆E większa niż 3 oznacza dużą różnicę. W takim przypadku należy ponownie zmierzyć kolor spotowy.

1. Dotknij [Dodawanie].

2. Zaznacz opcję [CIELAB].

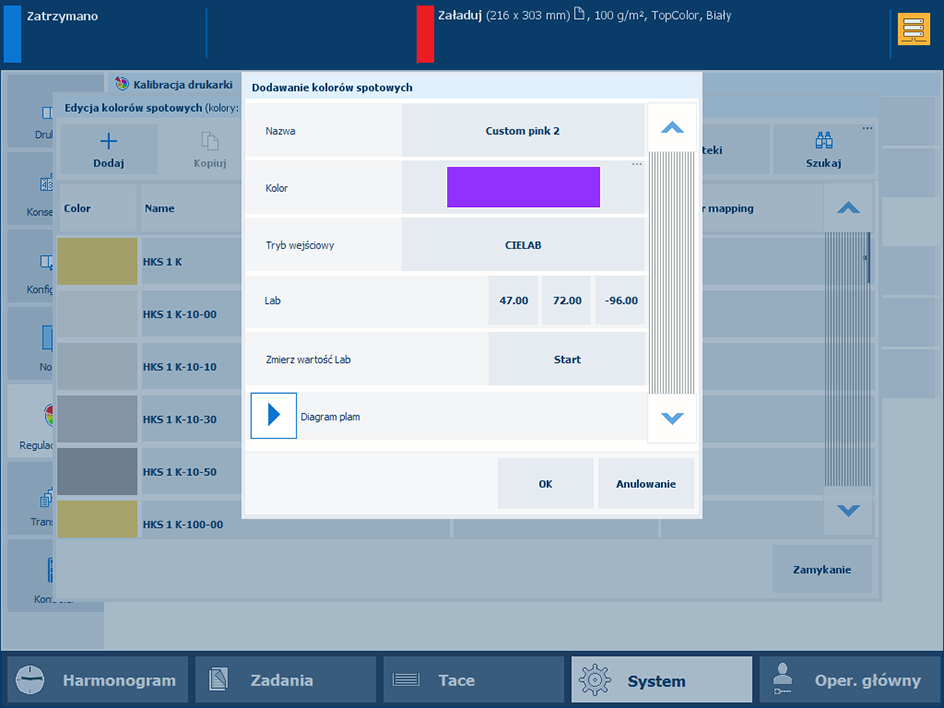

   Zmierz wartość Lab

3. Dotknij [Start].

4. Aby zmierzyć kolor, postępuj zgodnie z instrukcjami kreatora.

   WAŻNE

   Jeśli wartość ∆E jest większa niż 3, zaleca się ponowne zmierzenie koloru spotowego.

5. Dotknij [OK].

   Kolor spotowy będzie przechowywany w bibliotece niestandardowych kolorów spotowych.

Dodawanie wartości [CMYK] do koloru spotowego

Możesz dodać wartości [CMYK] do koloru spotowego w celu zastosowania ich do określonej kombinacji rodziny nośników i trybu drukowania na nośniku.

1. Wybierz bibliotekę kolorów spotowych i wyszukaj kolor spotowy.

   Wyszukiwanie kolorów spotowych

2. Wybierz kolor spotowy i dotknij przycisku [Edytuj].

3. Naciśnij przycisk [Dodawanie] (Do katalogu).

   Edycja koloru spotowego

4. Użyj listy rozwijanej [Rodzina nośników], aby wybrać kombinację rodziny nośników i trybu drukowania na nośniku.

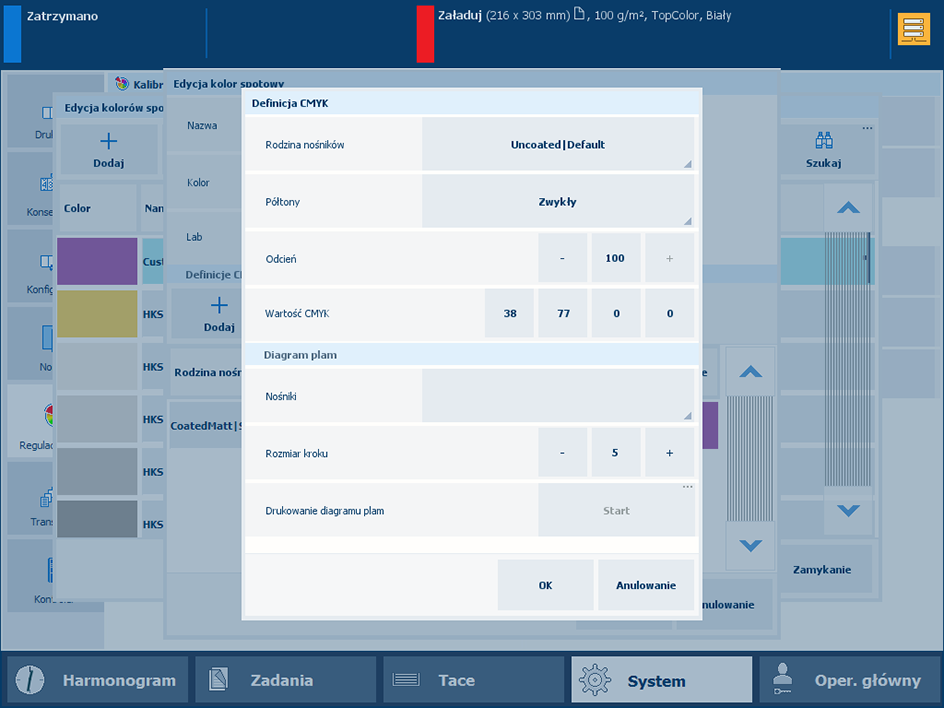

   Wybierz rodzin1ę nośników

5. Użyj ustawienia [Odcień], aby wprowadzić wartość odcienia (w %).

6. Wprowadź wartości C, M, Y i K w polach [Wartość CMYK].

7. Dotknij [OK].

8. Zostanie wyświetlona nowa kombinacja.

   Plama koloru [Stary] jest renderowaniem koloru według definicji Lab. Plama koloru [Nowy] pokazuje renderowanie wartości CMYK dla kombinacji rodziny nośników i trybu drukowania na nośniku.

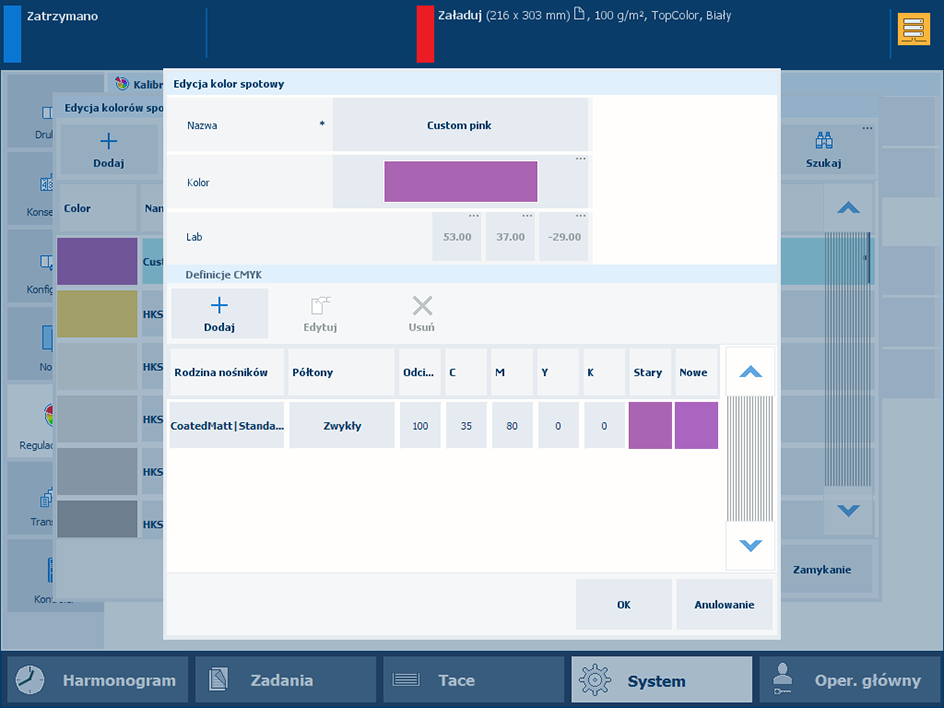

   Stare i nowe plamy kolorów

9. Dotknij [OK].

Drukowanie diagramu plam

Aby ocenić wartości CMYK, wydrukuj diagram na nośniku dla kombinacji rodziny nośników i trybu drukowania na nośniku.

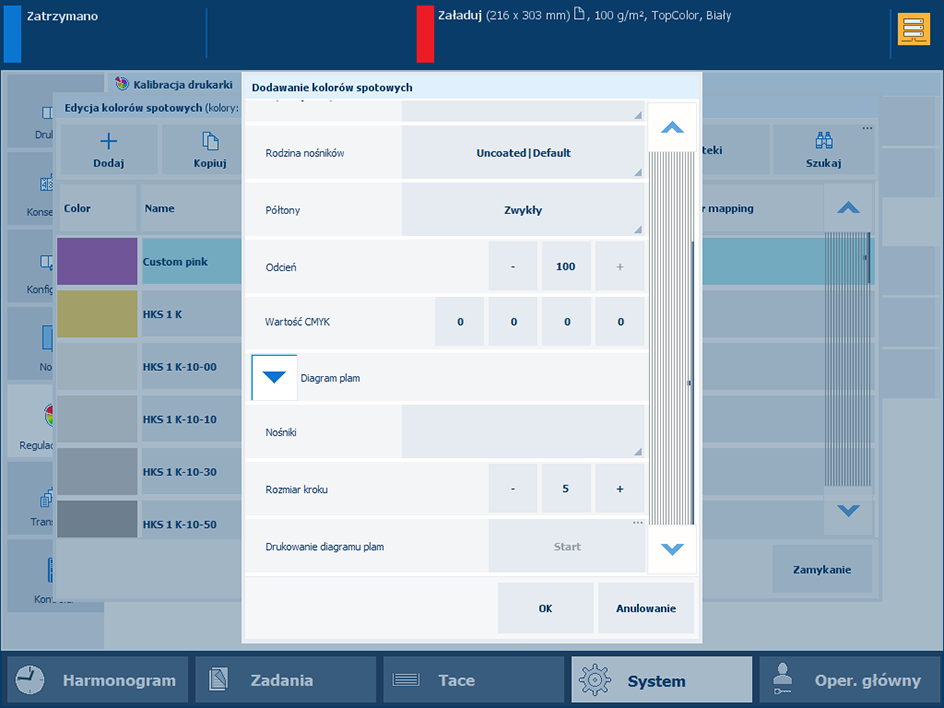

Drukowanie diagramu plam

1. Rozwiń ustawienie [Diagram plam].

2. Użyj listy rozwijanej [Nośniki], aby wybrać nośnik dla kombinacji rodziny nośników i trybu drukowania na nośniku.

3. Użyj ustawienia [Rozmiar kroku], aby określić stopień zmienności plam.

4. W polu [Drukowanie diagramu plam] dotknij pozycji [Start].

Informacje dodatkowe

• Informacje o kolorach spotowych
