Een steunkleur maken via het bedieningspaneel

Dit onderwerp bevat de volgende instructies.

• Een nieuwe CMYK-steunkleur maken

• Een nieuwe CIELAB-steunkleur maken

• Waarden van CIELAB-steunkleuren meten

• CMYK-waarden toevoegen aan een steunkleur

• Een patchgrafiek afdrukken

Wat is een steunkleur?

Steunkleuren bieden een consistente kleurkwaliteit en worden vaak in logo's en kleuren van huisstijlen gebruikt.

Hieronder vindt u de instructies voor het maken van een steunkleur via het bedieningspaneel.

Naar de steunkleureditor gaan

1. Druk op [Systeem]  → [Kleuraanpassing]  → [Steunkleur bewerken] .

   Kleuraanpassingen

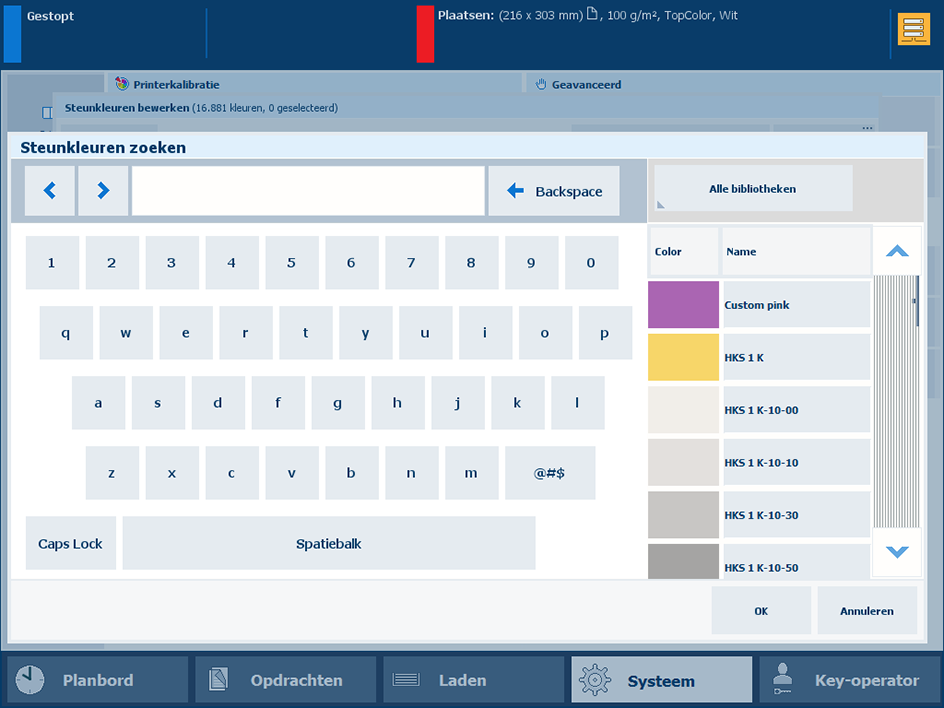

2. Druk op de knop [Zoeken] en voer een zoekreeks in om een steunkleur te vinden.

   De knop [Zoeken] 

Een nieuwe [CMYK] -steunkleur maken

1. Druk op [Toev.].

2. Een naam opgeven voor de steunkleur

   Een steunkleur toevoegen

3. Gebruik de instelling [Invoermodus] om [CMYK] te selecteren.

4. Gebruik de vervolgkeuzelijst [Materiaalfamilie] om de combinatie van materiaalfamilie en modus voor afdrukken van materiaal te selecteren.

5. Gebruik de instelling [Tint] om een tintwaarde (%) op te geven.

6. Geef de waarden voor cyaan, magenta, geel en zwart op in de velden [CMYK-waarde].

7. Druk op [OK].

   De steunkleurdefinitie wordt opgeslagen in de aangepaste steunkleurbibliotheek.

Een nieuwe [CIELAB] -steunkleur maken

Met deze procedure voor het meten van de steunkleur meet u drie locaties van een monster van de steunkleur. De printer berekent en retourneert de gemiddelde Lab-waarde en gebruikt ∆E om de verschillen aan te duiden. De gerapporteerde ∆E-waarde is het grootste verschil tussen elke afzonderlijk gemeten waarde en het gemiddelde van alle gemeten waarden. Een ∆E hoger dan 3 duidt op een groot verschil. In dat geval wordt u aangeraden de steunkleur opnieuw te meten.

1. Druk op [Toev.].

2. Selecteer [CIELAB].

   [CIELAB] 

3. Geef de waarden voor [L*], [a*] en [b*] op bij [Lab].

4. Druk op [OK].

   De steunkleur wordt opgeslagen in de bibliotheek met aangepaste steunkleuren.

[CIELAB] -waarden van steunkleuren meten

Met de procedure voor het meten van de steunkleur meet u drie locaties van een voorbeeld van de steunkleur. De printer berekent en retourneert de gemiddelde Lab-waarde en gebruikt ∆E om de verschillen aan te duiden. De gerapporteerde ∆E-waarde is het grootste verschil tussen elke afzonderlijk gemeten waarde en het gemiddelde van alle gemeten waarden. Een ∆E hoger dan 3 duidt op een groot verschil. In dat geval wordt u aangeraden de steunkleur opnieuw te meten.

1. Druk op [Toev.].

2. Selecteer [CIELAB].

   Lab-waarde meten

3. Druk op [Starten].

4. Volg de instructies voor het meten van de kleur in de wizard.

   BELANGRIJK

   Als ∆E groter is dan 3, wordt u aangeraden de steunkleur opnieuw te meten.

5. Druk op [OK].

   De steunkleur wordt opgeslagen in de bibliotheek met aangepaste steunkleuren.

[CMYK] -waarden toevoegen aan een steunkleur

U kunt [CMYK] -waarden aan een steunkleur toevoegen om deze toe te passen op een specifieke combinatie van materiaalfamilie en modus voor het afdrukken van materiaal.

1. Selecteer de steunkleurbibliotheek en zoek de steunkleur.

   Steunkleuren zoeken

2. Selecteer de steunkleur en druk op [Bewerk].

3. Druk op [Toev.].

   Steunkleur bewerken

4. Gebruik de vervolgkeuzelijst [Materiaalfamilie] om de combinatie van materiaalfamilie en modus voor afdrukken van materiaal te selecteren.

   De materiaalfamilie selecteren

5. Gebruik de instelling [Tint] om een tintwaarde (%) op te geven.

6. Geef de waarden voor cyaan, magenta, geel en zwart op in de velden [CMYK-waarde].

7. Druk op [OK].

8. De nieuwe combinatie wordt weergegeven.

   De kleurpatch [Oud] is de kleurrendering van de Lab-definitie. In de kleurpatch [Nieuw] wordt de rendering van de CMYK-waarden voor de combinatie van materiaalfamilie en modus voor het afdrukken van materiaal weergegeven.

   Oude en nieuwe kleurpatches

9. Druk op [OK].

Een patchgrafiek afdrukken

Druk een diagram af op materiaal voor de combinatie van materiaalfamilie en modus voor afdrukken van materiaal om de CMYK-waarden te evalueren.

Patchgrafiek afdrukken

1. Vouw de instelling [Patchgrafiek] uit.

2. Gebruik de vervolgkeuzelijst [Materiaal] om het materiaal voor de combinatie van materiaalfamilie en modus voor afdrukken van materiaal te selecteren.

3. Gebruik de instelling [Grootte van stap] om de mate van patchverschillen te definiëren.

4. Druk in het veld [Patchgrafiek afdrukken] op [Starten].

Meer informatie

• Informatie over steunkleuren
