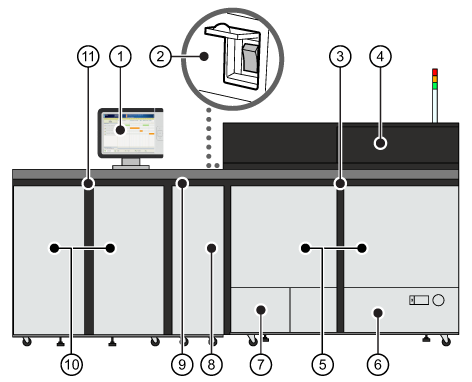

Компоненты модуля печати

1

Панель управления для управления системой печати и выполнения стандартных задач и техобслуживания

2

Основной выключатель питания

3

Модуль печати

4

Крышка отсека тонера для доступа к картриджам с тонером

5

Передние крышки модуля печати

6

Внутренний лоток для бумаги, в который загружается носитель

7

Отсек для отходов тонера — доступ к контейнеру для отходов тонера

8

Передняя крышка буферной пропускной станции

9

Буферная пропускная станция

10

Передняя дверца станции термозакрепления

11

Станция термозакрепления

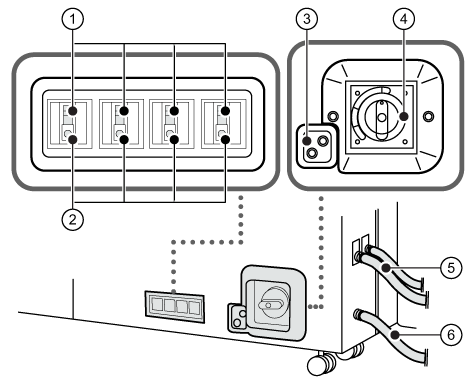

1

Дополнительные прерыватели модуля печати для обнаружения избыточного тока или утечки тока

2

Кнопки тестирования дополнительных прерывателей для периодической проверки автоматического прерывателя

3

Кнопка тестирования главного прерывателя для периодического тестирования автоматического прерывателя

4

Главный прерыватель модуля печати для обнаружения избыточного тока или утечки тока

5

Дополнительные шнуры питания

6

Основной шнур питания

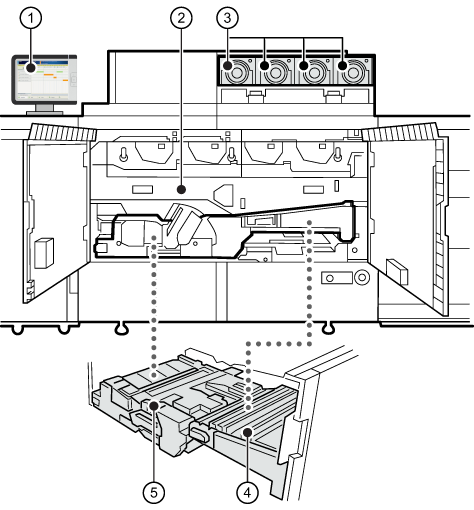

1

Панель управления

2

Ремень промежуточного переноса для переноса тонера на носитель

3

Картридж с тонером

4

Устройство подачи для доставки носителя, подаваемого из лотка для бумаги, на станцию термозакрепления с помощью положения переноса тонера

5

Ролик коррекции перекоса

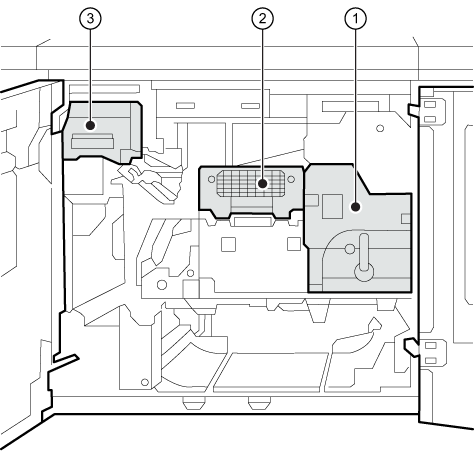

1

Блок термозакрепления для фиксации тонера, переносимого на носитель

2

Блок охлаждения для охлаждения носителя

3

Блок разглаживания для разглаживания носителя в результате воздействия тепла

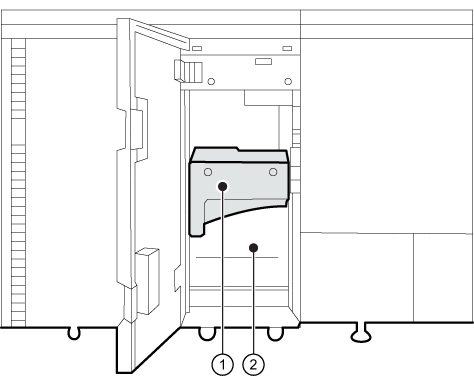

1

Устройство транспортировки для перемещения носителя между модулем печати и станцией термозакрепления

2

Блок разглаживания для разглаживания носителя в результате воздействия тепла
