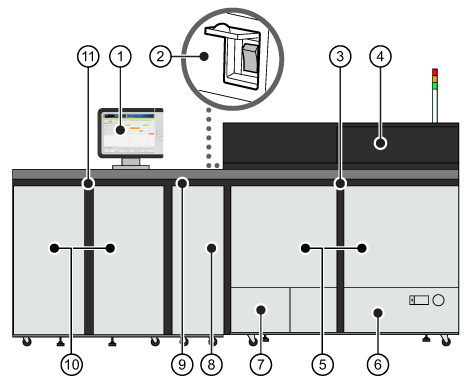

Peças do módulo de impressão

1

Painel de controlo para comandar o sistema de impressão e realizar tarefas diárias e manutenção

2

Interruptor de alimentação principal

3

Módulo de impressão

4

Tampa do compartimento do toner para aceder aos cartridges de toner

5

Capas do módulo de impressão

6

Bandeja de papel interna para segurar o material

7

Compartimento de resíduos de toner para ter acesso aos depósitos de resíduos de toner

8

Capa da estação de passagem do tanque de reserva

9

Estação de passagem de tanque de reserva

10

Tampas frontais da estação de fixação

11

Estação de fixação

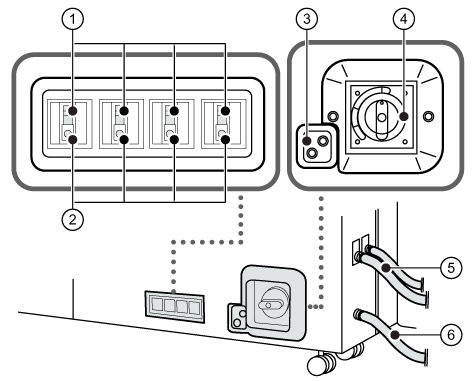

1

Disjuntores secundários do módulo de impressão para detetar picos ou falhas de corrente

2

Botões de teste dos disjuntores secundários para testar periodicamente o disjuntor

3

Botão de teste do disjuntor principal para testar periodicamente o disjuntor

4

Disjuntor principal do módulo de impressão para detetar picos ou falhas de corrente

5

Cabos de alimentação suplentes

6

Cabo de alimentação principal

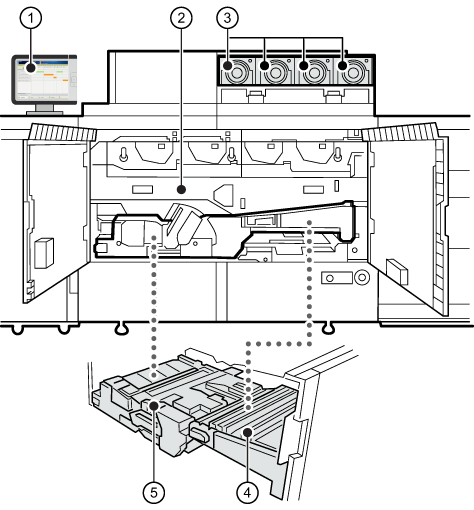

1

Painel de controlo

2

Correia de transferência intermédia para transferir o toner para o material

3

Cartucho de toner

4

Unidade de alimentação para entregar o material que é alimentado a partir da bandeja de papel para a estação de fixação através da posição de transferência do toner

5

Rolo de correcção de enviesamento

1

Unidade de fixação para fixar o toner transferido para o material

2

Unidade de arrefecimento para arrefecer o material

3

Unidade de desenrolamento para corrigir o enrolamento do material devido ao calor

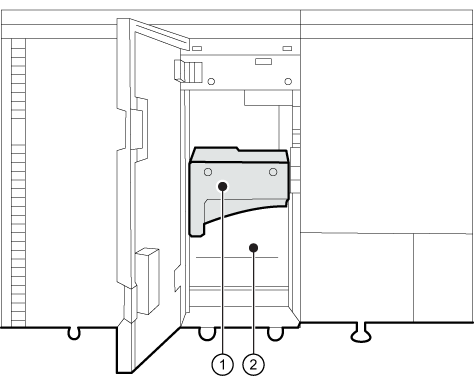

1

Unidade de transporte para deslocar o material entre o módulo de impressão e a estação de fixação

2

Unidade de desenrolamento para corrigir o enrolamento do material devido ao calor
