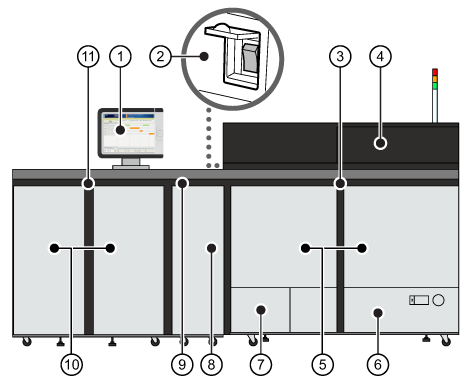

Dele til udskrivningsmodul

1

Kontrolpanel, til at betjene udskrivningssystemet og til at udføre daglige opgaver og vedligeholdelse

2

Hovedstrømafbryder

3

Udskrivningsmodul

4

Tonerrumsdæksel, giver adgang til tonerpatronerne

5

Frontdæksler på udskrivningsmodulet

6

Intern papirbakke til medier

7

Dæksel til overskudstonerbeholder, giver adgang til overskudstonerbeholderen

8

Frontdæksel til bufferenhedens passagestation

9

Bufferenheds passagestation

10

Frontdæksler på fikseringsstationen

11

Fikseringsstation

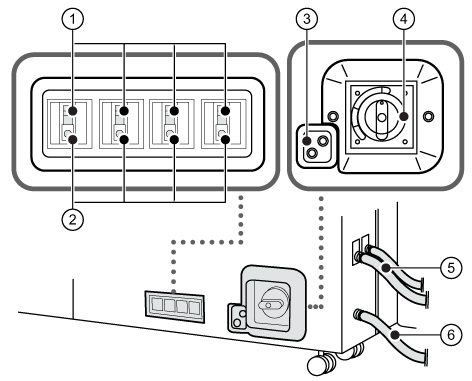

1

Sikkerhedsafbrydere på udskrivningsmodulet til registrering af overstrøm eller krybestrøm

2

Testknapper på sikkerhedsafbrydere til regelmæssig test af sikringen

3

Testknap på hovedafbryderen til regelmæssig test af sikringen

4

Hovedafbryder til udskrivningsmodulet til registrering af overstrøm eller krybestrøm

5

Undernetledninger

6

Hovednetledning

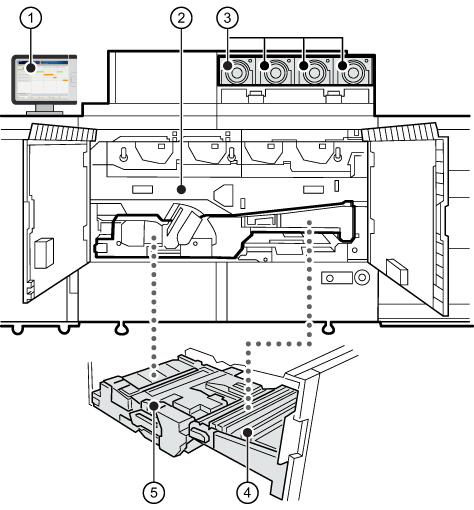

1

Kontrolpanel

2

Mellemliggende overførselsbælte til overførsel af toner til medie

3

Tonerpatron

4

Indføringsenhed til levering af medier, der føres fra papirbakken til fikseringsstationen via toneroverførselspositionen

5

Dokumentopretningsrulle

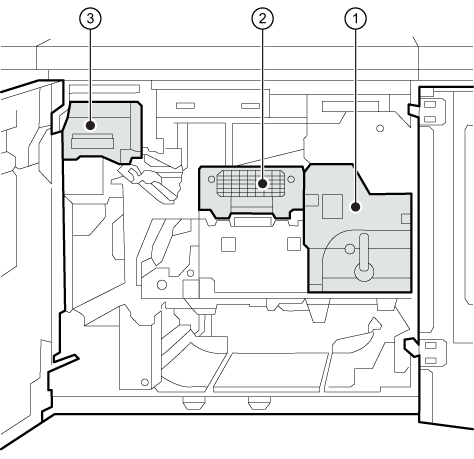

1

Fikseringsstation til fiksering af toner, der er overført til medie

2

Køleenhed, til at nedkøle medier

3

Udglatningsenhed, til at rette krølning af medier forårsaget af varme

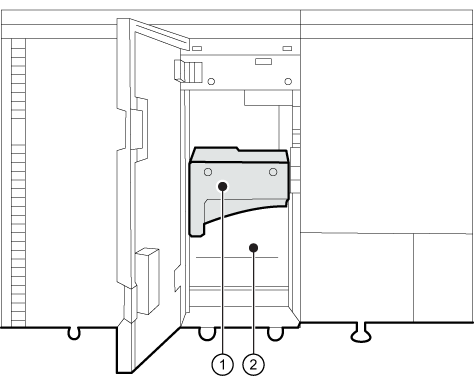

1

Transportenhed til flytning af medie mellem udskrivningsmodulet og fikseringsstationen

2

Udglatningsenhed, til at rette krølning af medier forårsaget af varme
