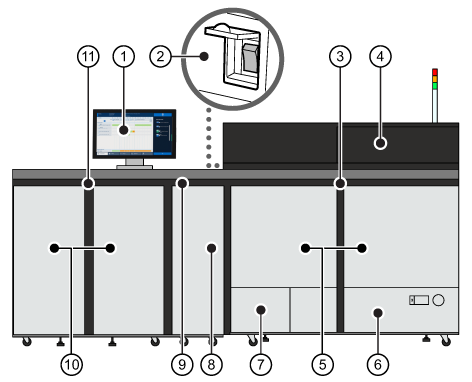

Pohled na tiskový modul zvnějšku (zepředu)|
Popis, tiskový modul |
|
|---|---|
|
1 |
Ovládací panel pro obsluhu systému tisku a provádění každodenních úloh a údržby |
|
2 |
Hlavní vypínač |
|
3 |
Tiskový modul |
|
4 |
Kryt přihrádky na tonery pro přístup k tonerovým kazetám |
|
5 |
Přední kryty tiskového modulu |
|
6 |
Interní zásobník papíru pro umístění médií |
|
7 |
Kryt přihrádky odpadního toneru pro přístup k zásobníkům odpadního toneru |
|
8 |
Přední kryt průchozí vyrovnávací jednotky |
|
9 |
Průchozí vyrovnávací jednotka |
|
10 |
Přední kryty fixační stanice |
|
11 |
Fixační stanice |

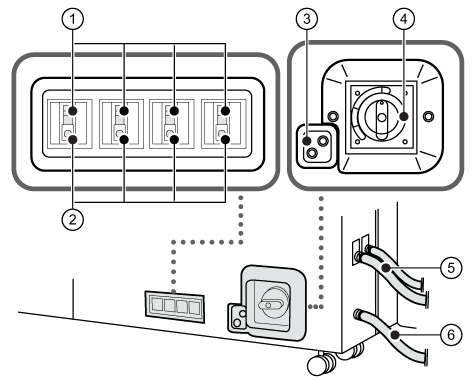

Pohled na tiskový modul zvnějšku (zezadu)|
Popis, tiskový modul |
|
|---|---|
|
1 |
Dílčí jističe tiskového modulu pro detekci nadměrného nebo zbytkového proudu |
|
2 |
Testovací tlačítka dílčích jističů pro provádění pravidelné kontroly jističe |
|
3 |
Testovací tlačítko hlavního jističe pro provádění pravidelné kontroly jističe |
|
4 |
Hlavní jistič tiskového modulu pro detekci nadměrného nebo zbytkového proudu |
|
5 |
Záložní napájecí kabely |
|
6 |
Hlavní napájecí kabel |

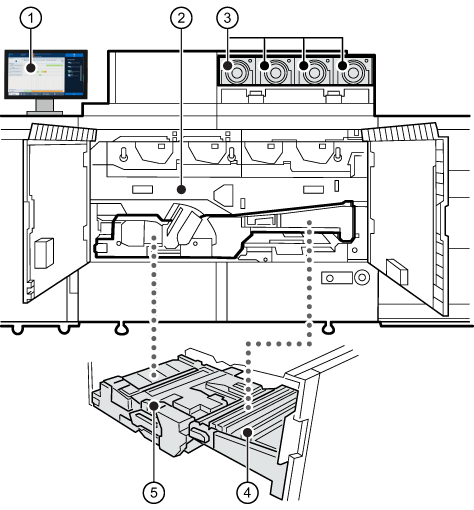

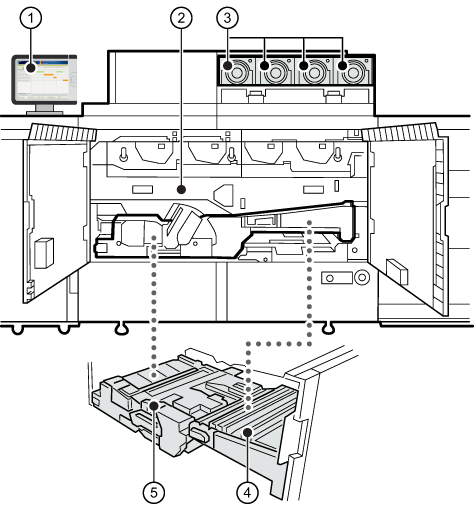

Pohled na tiskový modul zevnitř|
Popis, tiskový modul |
|
|---|---|
|
1 |
Ovládací panel |
|
2 |
Pomocný přenosový pás pro přenos toneru na médium |
|
3 |
Tonerová kazeta |
|
4 |
Podávací jednotka pro podávání médií, která jsou podávána ze zásobníku papíru do fixační stanice přes polohu přenosu toneru |
|
5 |
Válec korekce zkosení |

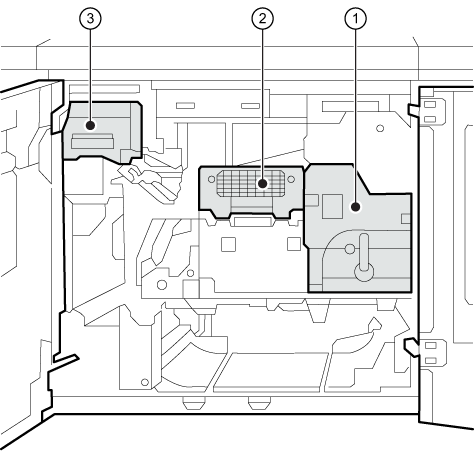

Vnitřní pohled na fixační stanici|
Popis, tiskový modul |
|
|---|---|
|
1 |
Fixační jednotka pro upevnění toneru přeneseného na médium |
|
2 |
Chladicí jednotka pro zchlazení média |
|
3 |
Vyrovnávací jednotka pro vyrovnání zkrouceného papíru v důsledku horka |

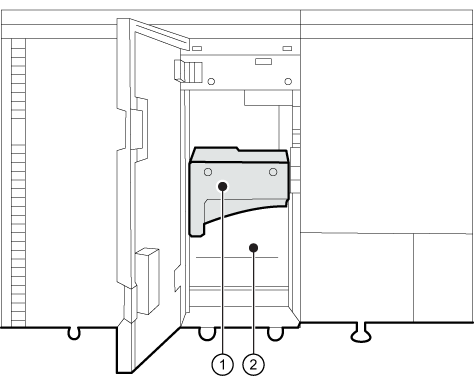

Vnitřní pohled na průchozí vyrovnávací jednotku|
Popis, tiskový modul |
|
|---|---|
|
1 |
Přepravní jednotka pro přesun média mezi tiskovým modulem a fixační stanicí |
|
2 |
Vyrovnávací jednotka pro vyrovnání zkrouceného papíru v důsledku horka |
