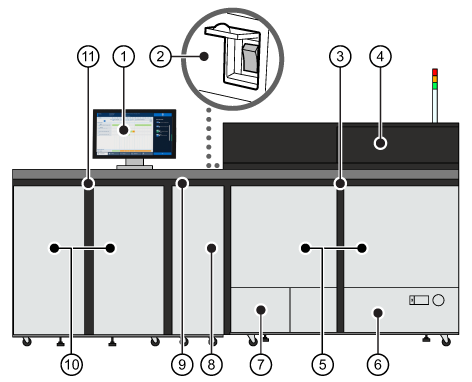

Utskriftsmodulens delar

1

Kontrollpanelen för att styra utskriftssystemet och utföra dagliga uppgifter och dagligt underhåll

2

Huvudströmbrytaren

3

Utskriftsmodul

4

Tonerenhetens lock används för att få åtkomst till tonerkassetter

5

Frontluckor på utskriftsmodulen

6

Internt pappersfack används för material

7

Tonerspillock för att få åtkomst till tonerspillbehållaren

8

Frontlucka på buffertenhet

9

Buffertenhet

10

Främre omslag på fixeringsstationen

11

Fixeringsstation

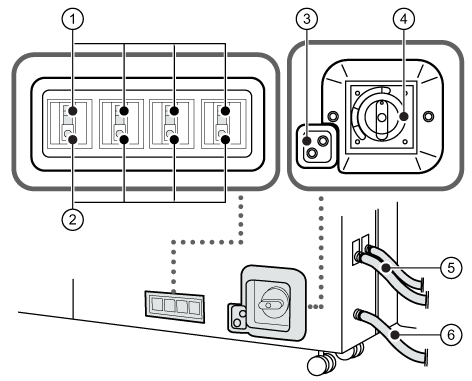

1

Underbrytare på utskriftsmodulen för att upptäcka överflödig ström eller läckström

2

Testknappar på underbrytarna för att utföra regelbundna tester av kretsbrytaren

3

Testknapp på huvudbrytaren för att utföra regelbundna tester av kretsbrytaren

4

Huvudbrytare på utskriftsmodulen för att upptäcka överflödig ström eller läckström

5

Nätsladdar

6

Huvudnätsladd

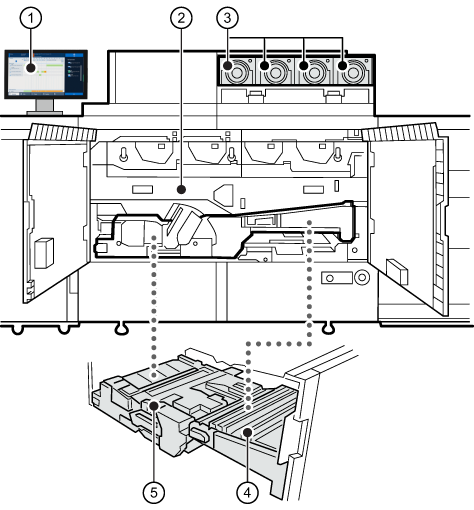

1

Kontrollpanel

2

Transferband för att överföra toner till media

3

Tonerkassett

4

Matningsenhet för att leverera material som matas från pappersfacket till fixeringsstationen via toneröverföringspositionen

5

Korrigeringsvals

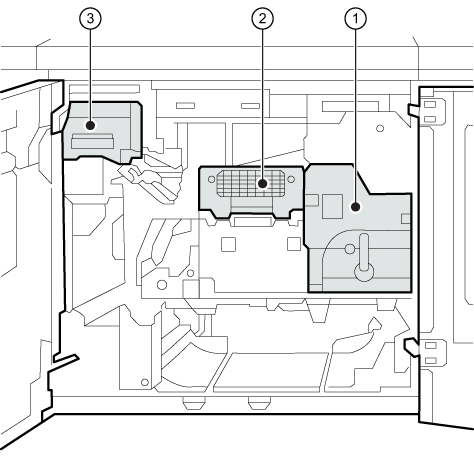

1

Fastställ enhet för att fastställa tonern överförd till materialet

2

Kylningsenhet för att kyla ned material

3

Utslätningsenhet för att korrigera materialkrusning med värme

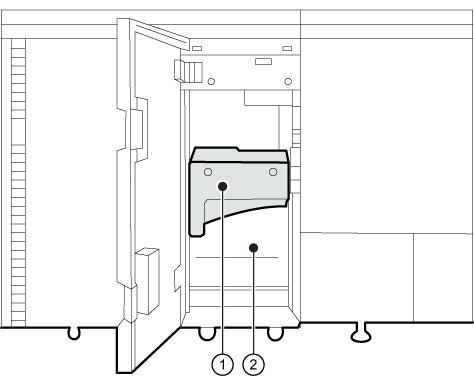

1

Transportenhet för att flytta material mellan utskriftsmodulen och fixeringsstationen

2

Utslätningsenhet för att korrigera materialkrusning med värme
